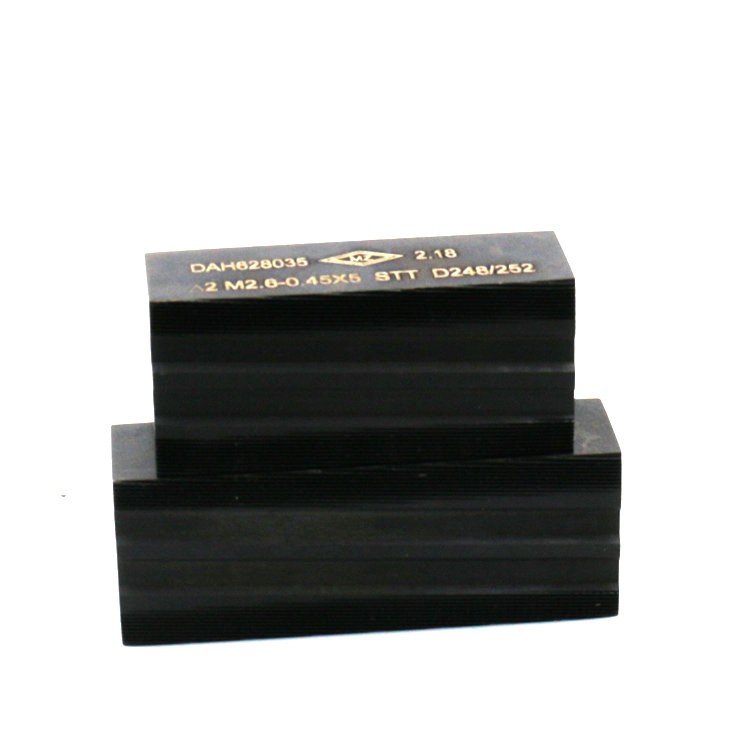

Hvordan trådrulleformgeometri direkte kontrollerer den ferdige trådkvaliteten

Trådrullematriser ikke kutt materiale - de forskyver det, og nøyaktigheten til den ferdige gjengeprofilen bestemmes helt av formgeometrien før et enkelt emne kommer inn i maskinen. Gjengeformen slipt inn i dyseflaten må ta hensyn til tilbakefjæring, materialflytegenskaper og den elastiske gjenvinningen av arbeidsstykkematerialet etter at rulletrykket er utløst. For emner med lavt karbonstål er tilbakefjæringen minimal og dyseprofiler kan matche den endelige gjengespesifikasjonen. For rustfritt stål eller titan må tilbakefjæringskompensasjon på 0,3° til 0,8° på flankevinkelen bygges inn i formgeometrien på slipestadiet - ellers vil den ferdige gjengen måle litt åpen og mislykkes ved inspeksjon av måleren selv om formen i seg selv er dimensjonalt korrekt.

Innføringsvinkelen på en rulledyse med flat gjenge er like kritisk. For bratt innføring forårsaker for store radielle trykktopper ved inngangssonen, noe som fører til blanke skjevheter og uregelmessige trådstarter. En for grunn innføring utvider arbeidssonen unødvendig, noe som øker slitasjen på formene og reduserer antallet brukbare etterslipninger. For presisjons miniatyrskruer i M0,6 til M2-serien – en kjerneproduksjonsevne hos Suzhou Anzhikou – holdes innføringssonen typisk til en lengde på 3 til 5 gjengestigninger, med en rampevinkel på 10° til 15° avhengig av materialets hardhet og rullehastighet. Ethvert avvik utover ±0,5° fra spesifisert rampevinkel på denne skalaen vil gi målbar stigningsvariasjon i den ferdige gjengen.

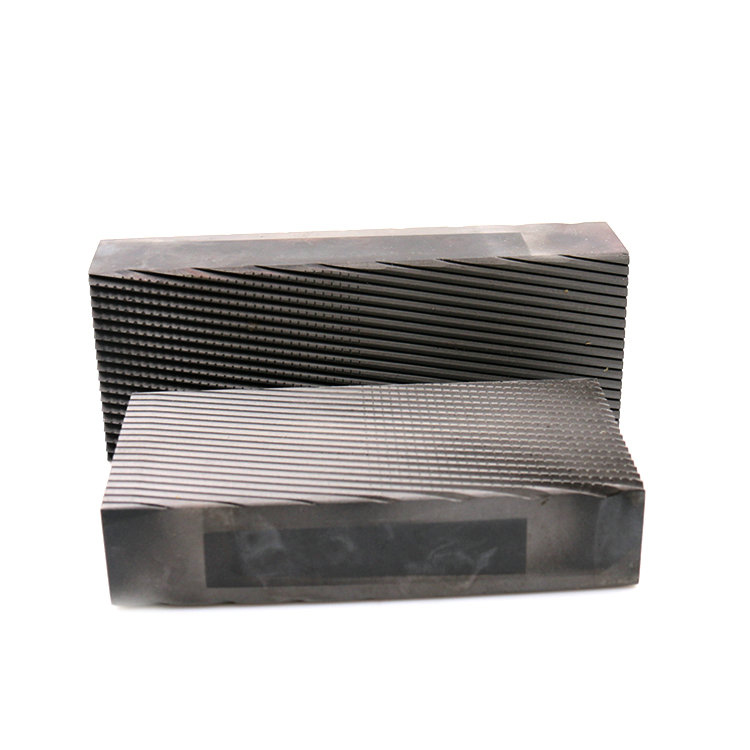

Materialvalg: Hvorfor HSS og karbid tjener forskjellige produksjonsrealiteter

Valget mellom høyhastighetsstål (HSS) og wolframkarbid for gjengevalsematriser er ikke bare en kostnadsbeslutning – det innebærer en grunnleggende avveining mellom seighet, slitestyrke, slipbarhet og totalkostnad per del over matrisens levetid. Å forstå hvor hvert materiale utmerker seg forhindrer kostbar for tidlig stansefeil og uplanlagt produksjonsstans.

En kritisk, men ofte oversett vurdering er oppførselen til hvert materiale under termisk sykling. HSS beholder rimelig seighet når den varmes opp under rulling og kan absorbere mindre støtbelastninger fra sporadiske feilmatinger uten å sprekke. Karbid er derimot følsomt for termisk sjokk - hvis tilførselen av rullende væske blir avbrutt selv kort under en høyhastighetskjøring, kan den plutselige temperaturforskjellen mellom dyseoverflaten og kjernen initiere underjordiske sprekker som kanskje ikke er synlige før dysen sprekker katastrofalt flere tusen sykluser senere. Høyvolums presisjonsskrueproduksjonslinjer som kjører karbiddyser må derfor opprettholde uavbrutt kjølevæskestrøm som et ikke-omsettelig prosesskontrollkrav.

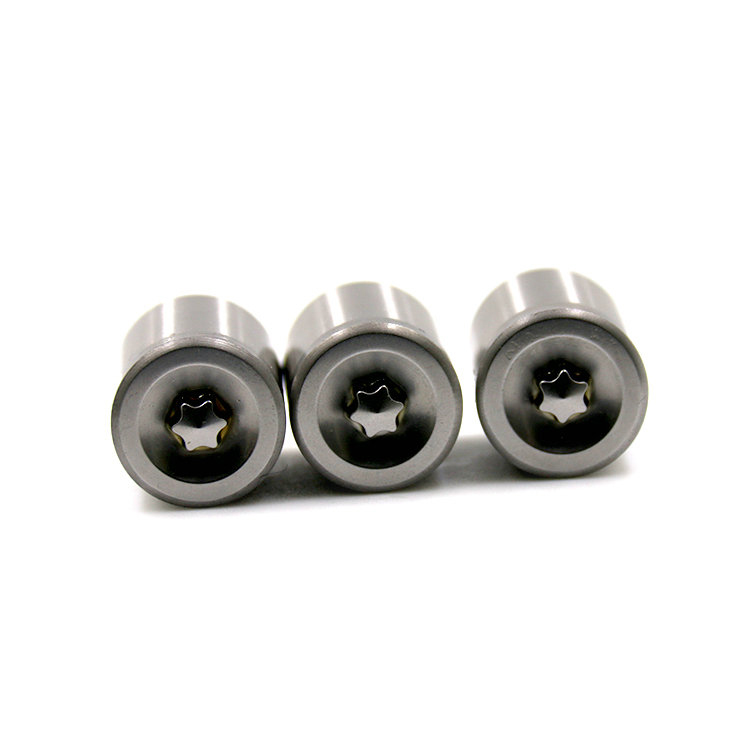

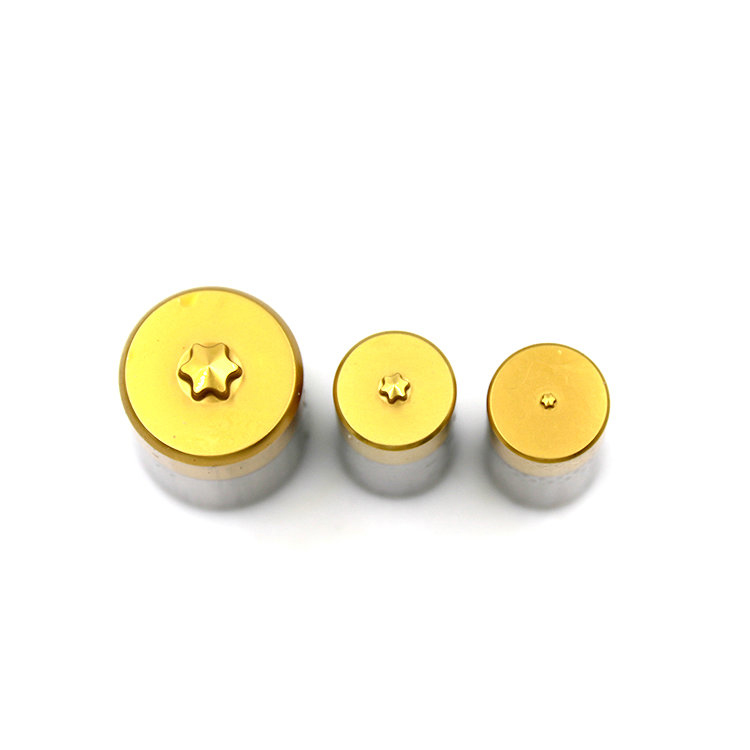

Cold Heading Punch Design: Håndtering av stresskonsentrasjon i miniatyrskrueproduksjon

Ved operasjoner med kald kurs vil slag utsettes for sykliske trykkbelastninger som kan overstige flytegrensen til arbeidsstykkematerialet i lokaliserte kontaktsoner. For standard M3 og større skruer er stansetverrsnittet stort nok til at spenningsfordelingen over stempelflaten er relativt jevn og håndterbar. For miniatyrskruer under M2 – der stempelstiftens diametere faller under 1,5 mm – blir spenningskonsentrasjonen ved enhver geometrisk overgang på stempelet den primære determinanten for stempelets levetid.

Den vanligste sviktmodusen i miniatyrstanser med kald kurs er ikke slitasje av formingsflaten, men tretthetsbrudd ved skulderovergangen mellom stanselegemet og formingsstiften. Løsningene som brukes i presisjonsverktøydesign inkluderer:

• Blandede skulderradier: Ved å erstatte overganger med skarpe hjørner med en kontinuerlig blandet radius på 0,3 mm til 0,8 mm reduseres Kt fra ca. 3,5 til under 1,8, noe som omtrent dobler utmattelseslevetiden ved samme belastningsamplitude.
• Trinnformet kroppsgeometri: Ved å bruke en to-trinns kroppsavsmalning bak pinnen fordeler overgangsspenningen over en lengre aksial lengde, og reduserer toppspenningen ved ethvert enkelt tverrsnitt.
• Overflatetrykkbehandling: Kulepenning eller dyprulling av stanseskaftet introduserer et kompressivt restspenningslag som motvirker strekkkomponenten ved bøyetrøtthet, og forlenger stansens levetid med 30 % til 60 % i høysyklusapplikasjoner.
• Materialkvalitetsoptimering: Bytte fra standard D2 verktøystål til pulvermetallurgi (PM) verktøystålkvaliteter (tilsvarer ASP23 eller HAP40) på miniatyrstansenivå gir en mer jevn karbidfordeling, og eliminerer de store karbidklyngene i konvensjonelt verktøystål som fungerer som sprekkinitieringssteder.

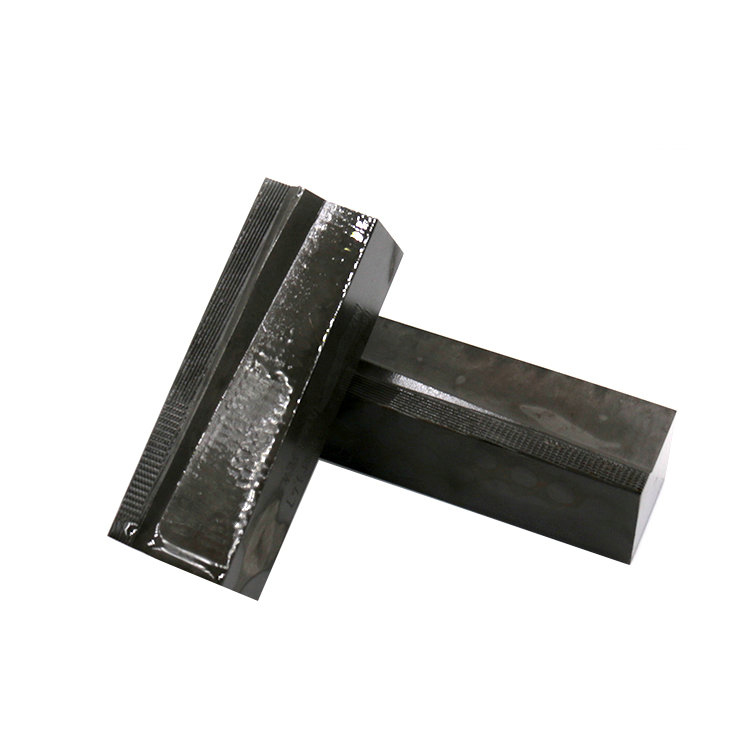

Omsliping av trådrulling: Når det sparer kostnader og når det går ut over ytelsen

Gjengevalsematriser er blant de mest slipbare verktøykomponentene i skrueproduksjon, og et godt administrert slipeprogram kan redusere verktøykostnaden per del med 40 % til 60 % sammenlignet med engangsmatriserstatning. Omsliping er imidlertid ikke et universelt anvendbart kostnadsbesparende tiltak – det er spesifikke forhold der nysliping returnerer en dyse til full ytelse og andre der den produserer subtilt defekt verktøy som genererer inspeksjonsfeil dypt inn i neste produksjonskjøring.

En dyse er en kandidat for ny sliping når slitasjen er begrenset til innføringssonen og de to til tre første gjengene i arbeidsseksjonen. I dette tilfellet fjerner presisjonsoverflatesliping et kontrollert lagerlag på 0,02 mm til 0,05 mm per flate, og gjenoppretter gjengeformens geometri og skarpe toppdefinisjon. En skikkelig omslipt HSS flat dyse kan vanligvis gjenvinnes tre til fem ganger før dysekroppen blir for tynn til å håndtere driftsbelastning på en sikker måte.

Omsliping bør unngås eller behandles med forsiktighet i følgende scenarier:

• Flankepitting eller mikro-chipping: Overflategroper på gjengeflankene, selv etter ny sliping, etterlater mikroavtrykk på den rullede tråden som viser seg som overflatedefekter under forstørrelse.
• Ujevn slitasje over dysebredde: Hvis slitasjemønsteret er tyngre på den ene siden av dysen, vil gjensliping av hele overflaten fjerne mer materiale fra den mindre slitte siden enn nødvendig, og akselerere progresjonen mot minimum dysekroppstykkelse.
• Karbid dør med underjordiske sprekker: Karbiddyser som har vært utsatt for termisk sjokk eller støt bør inspiseres med fargepenetrant eller fluorescerende sprekkdeteksjon før ny sliping forsøkes.

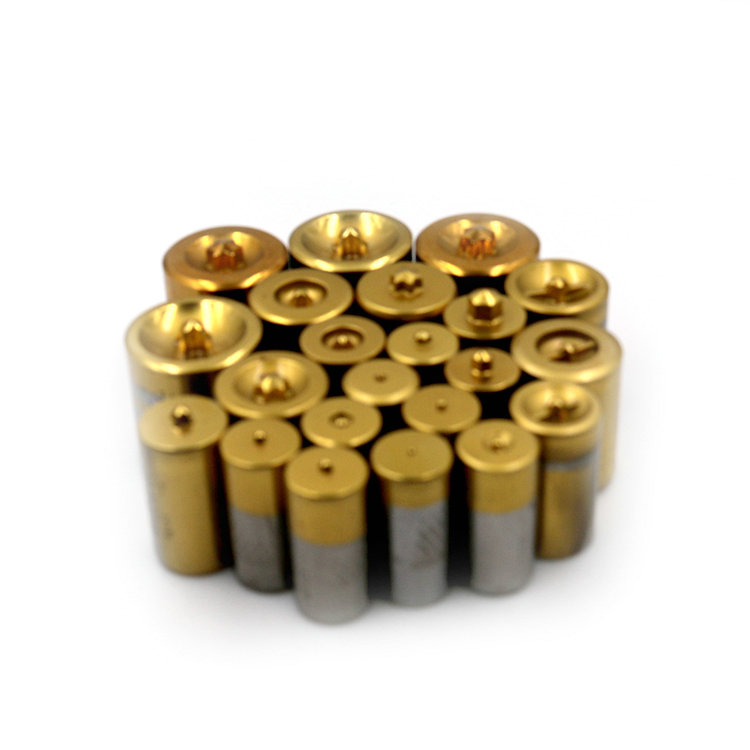

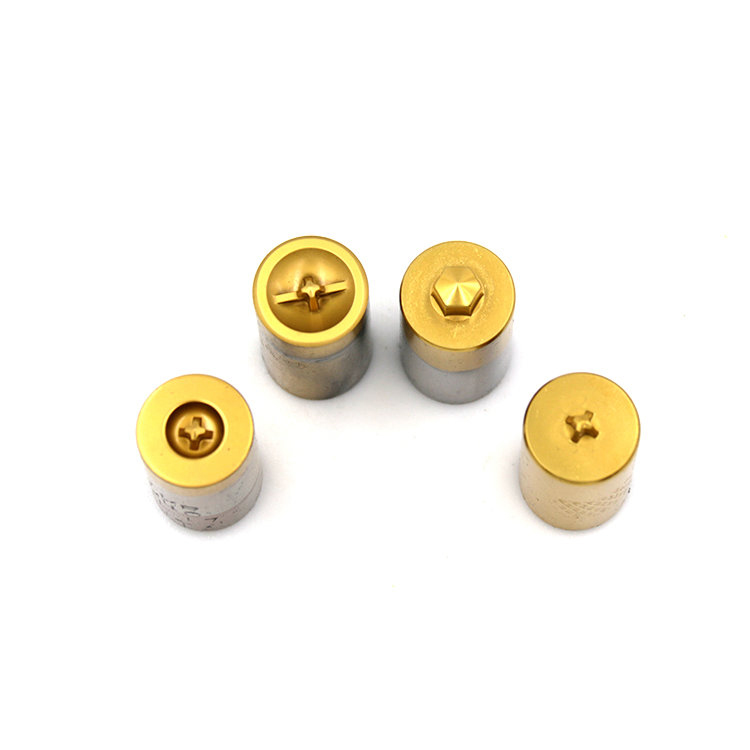

Stans- og dyseklaringstoleranser for ikke-standard skruehodeprofiler

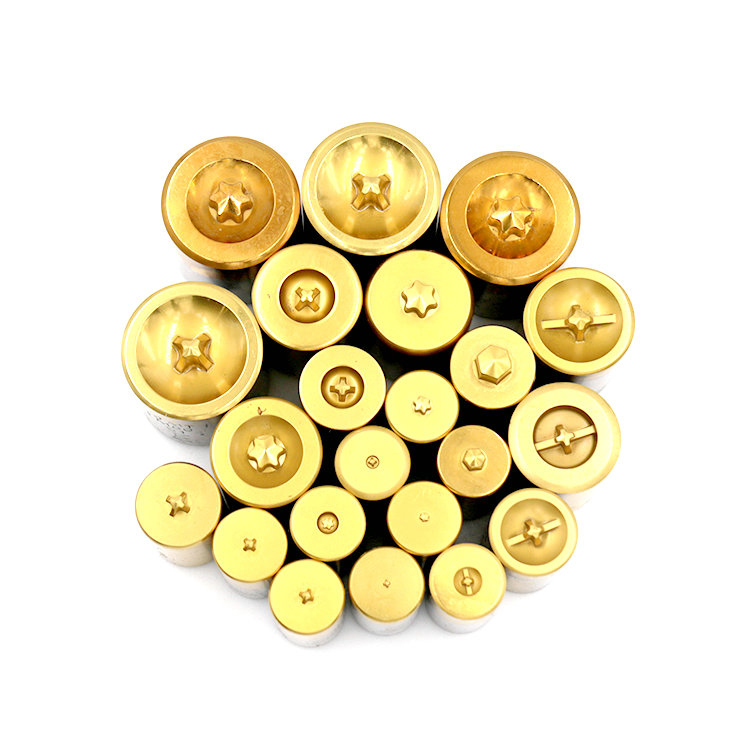

Ikke-standard skruehodegeometrier – inkludert flenshoder, riflede hoder, flate hoder med lav profil og flertrinns skulderdesign – stiller mer krevende krav til stanse-til-matris klaringskontroll enn standard konfigurasjoner med sekskantet eller pannehode. Avstanden mellom stempelets ytre diameter og dyseboringens indre diameter bestemmer materialstrømningsoppførselen under kald kursing: for stramt og stansen binder eller galler; for løst og det dannede hodet viser blink, underfylling eller dimensjonsspredning som mislykkes ved inspeksjon av måleren.

For komplekse ikke-standardprofiler må klaringen foredles basert på spesifikk geometri:

• Flenshodeskruer: Dysen må inkludere en presis flensavlastningslomme hvis dybde er tilpasset flenstykkelsen innenfor ±0,01 mm. Overdreven dybde forårsaker flensunderfylling; utilstrekkelig dybde forårsaker blink ved flensperimeteren.
• Skruer med riflet hode: Avstanden mellom rifletennene og dyseveggen må være null ved tanntuppene – enhver klaring lar det myke emnematerialet flyte inn i gapet og produsere en uskarp, grunn rifling.
• Skulderskruer med kropper med flere diameter: Hvert diametertrinn krever sin egen dyseseksjon med individuelt kontrollerte klaringer, og overganger må radiuseres for å forhindre spenningskonsentrasjoner i den dannede delen.

Tilpasset ikke-standard skrueproduksjon krever prøvekjøringer hvor klaringsverdiene blir justert iterativt basert på inspeksjonsresultater fra første artikkel. Hos Suzhou Anzhikou administrerer ingeniører med over 20 års erfaring med verktøy denne kvalifiseringsprosessen internt, noe som muliggjør rask iterasjon på komplekse hodegeometrier og reduserer tiden fra godkjenning til produksjonsklar verktøy til så lite som 5 til 7 arbeidsdager for de fleste ikke-standard konfigurasjoner.

Å oppdage slitasje på formen før det påvirker trådmålerens samsvar

Gjengerullingsslitasje er en progressiv prosess som ikke produserer en plutselig trinnvis endring i gjengekvaliteten – den reduserer produksjonen gradvis inntil den akkumulerte dimensjonsfeilen krysser toleransegrensen og deler begynner å mislykkes med go/no-go gauge-inspeksjon. Nøkkelen til å opprettholde konsistent kvalitetsutgang er å implementere praksis for overvåking av formens tilstand som oppdager utbruddet av slitasje før den når målerens feilterskel.

Pitch Diameter Trending

Gjengestigningsdiameter er den mest følsomme indikatoren for slitasje på formen. Etter hvert som dysens flankeflater slites, endres den effektive trykkvinkelen som leveres til emnet, noe som får stigningsdiameteren til rullede gjenger til å drive gradvis oppover. Måling og registrering av stigningsdiameteren på 5 til 10 deler per skift ved hjelp av et gjengemikrometer – og plotting av resultatene som et kontrolldiagram – gjør det mulig for produksjonsteamet å identifisere den oppadgående trenden og planlegge utskifting eller ny sliping i løpet av et planlagt vedlikeholdsvindu i stedet for som svar på en kvalitetsavvisningshendelse.

Overvåking av overflatefinish

En slitt formflate produserer merkbart matere, mer teksturerte trådflanker på rullede deler ettersom den skarpe toppdefinisjonen på dysen degraderes. I produksjonsmiljøer med opplyste inspeksjonsstasjoner kan en erfaren operatør oppdage denne endringen visuelt ved å sammenligne deler med en kjent-god referanseprøve. For automatiserte linjer gir et kamerabasert overflateinspeksjonssystem satt til å flagge deler med flankruhet over en terskel Ra-verdi mer objektiv og konsekvent overvåking. Begge metodene gir i hovedsak null syklustid til produksjonen mens de fanger opp nedbrytning av formen på et tidlig, korrigerbart stadium.
