Bransjekunnskap

DIN 965 vs. ISO 7046 – Forstå dimensjonsoverlappingen og hvor de divergerer

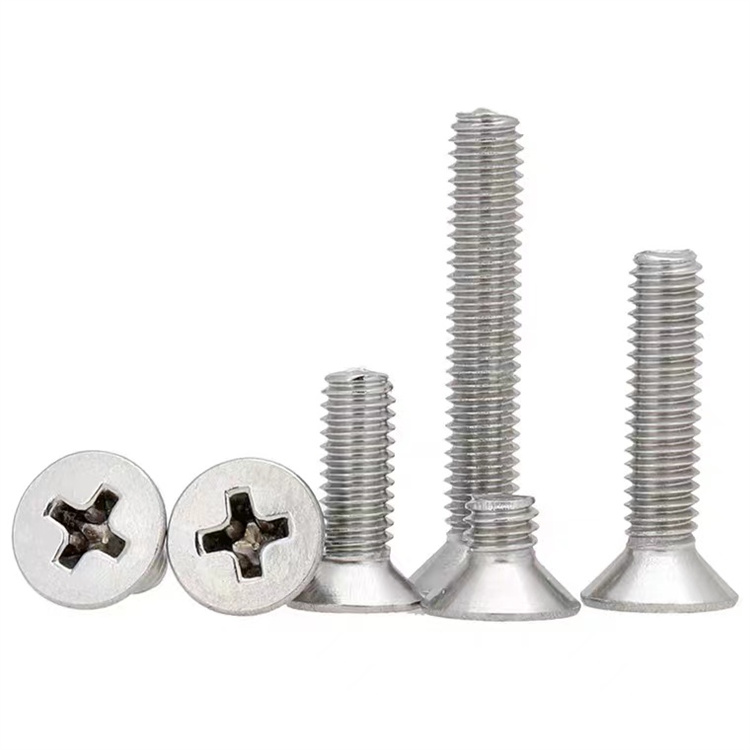

DIN965 skrue og ISO 7046 definerer begge forsenkede flate skruer med 90° forsenkningsvinkel, og i mange leverandørkataloger behandles de som utskiftbare. I praksis skiller de to standardene seg i toleranseklasse, spesifikasjoner for fordypningsdybde og utvalget av fordypningstyper de har plass til - forskjeller som blir betydelige når skruene brukes i presisjonsmontasjer eller automatiserte installasjonsprosesser der dimensjonskonsistens direkte påvirker syklustid og skjøtekvalitet.

DIN 965 er fra ISO 7046 og spesifiserer hodegeometri under produktklasse A-toleranser for størrelser M1.6 til M10, overgang til produktklasse B for større størrelser. ISO 7046 tar i bruk en lignende struktur, men definerer to separate deler: ISO 7046-1 for H-type (Phillips) fordypning og ISO 7046-2 for Z-type (Pozidriv) fordypning, med eksplisitt veiledning om hvilken utsparingstype som foretrekkes for hvilket bruksmomentområde. DIN 965 gjør ikke denne forskjellen like formelt - den refererer til Phillips-fordypningen som standard uten å spesifisere Pozidriv som en distinkt variant. For innkjøpsingeniører innkjøp forsenkede messingskruer for europeiske markeder er dette viktig fordi DIN 965 og ISO 7046-1 kan anses som funksjonelt likeverdige for de fleste bruksområder, men ISO 7046-2 (Pozidriv)-skruer vil ikke akseptere en standard Phillips-driver uten økt cam-out-risiko, et misforhold som forårsaker utsparingsskader i automatisert montering hvis drivertypen ikke er verifisert mot skruespesifikasjonen.

Forsenkingsvinkelen på 90° spesifisert i begge standardene er den kritiske dimensjonen som må tilpasses den tilhørende panelforsenkingen. Dette skiller seg fra 82° vinkelen som brukes i ASME B18.6.3 (tommers flathodeskruer), noe som betyr at en DIN 965 messingskrue ikke vil sitte riktig i en forsenking som er skåret til amerikansk standard – og omvendt. I eksportprodukter satt sammen med blandet verktøy eller paneler hentet fra forskjellige regionale leverandører, er denne vinkelfeilen en tilbakevendende, men fullstendig unngåelig monteringsfeil. Suzhou Anzhikou Hardware Technology Co., Ltd. spesifiserer forsenkningsvinkler på alle produksjonstegninger og bekrefter målstandarden under ordregjennomgang, og forhindrer vinkelinkompatibilitet i å nå kundens samlebånd.

Valg av messinglegering for forsenkede skruer – bearbeidbarhet, avzinking og grensene for CuZn39Pb3

CuZn39Pb3 (også kjent som CW614N eller friskjærende messing) er den dominerende legeringen som brukes i messingskrueproduksjon over hele verden, og dens utbredelse rettferdiggjøres av dens eksepsjonelle bearbeidbarhet - blyinnholdet skaper diskontinuerlige spon som forhindrer verktøyinnpakning og tillater skjærehastigheter opp til 300 m/min, dramatisk uavkortet tid på CNC. alternativer. For forsenkede messingskruer produsert ved kald hodelist etterfulgt av CNC-gjenging og slisseskjæring, gir CuZn39Pb3 den riktige kombinasjonen av kaldformbarhet (akseptabel reduksjon i arealet for heading) og maskinbearbeidbarhet for sekundære operasjoner. Imidlertid plasserer dens 39 % sinkinnhold den fast i området som er mottakelig for avsinking - en selektiv korrosjonsmekanisme som leker ut sink fra legeringsmatrisen, og etterlater en porøs kobberrik rest med ubetydelig strukturell styrke.

Avzinking av CuZn39Pb3-skruer skjer fortrinnsvis i stillestående eller saktegående vann som inneholder klorider, spesielt under lett sure forhold (pH 6,5–7,5) ved temperaturer over 40 °C. Drikkevannssystemer, rørleggerarmaturer for varmtvann, marine miljøer med periodisk nedsenking og vanningsutstyr er alle sammenhenger der avsinkingsrisiko må vurderes før man spesifiserer CuZn39Pb3 forsenkede skruer. Feilmodusen er snikende - skruen beholder sin geometri og overflateutseende mens dens mekaniske kjernestyrke forringes, så visuell inspeksjon oppdager ikke skaden. Festemidler som har avzinket kan svikte ved belastninger langt under deres nominelle skjær- og strekkstyrke.

Der det kreves avsinkingsmotstand, dekker to alternative legeringer de fleste bruksbehov:

• CuZn36Pb2As (CW602N — avsinkingsbestandig messing, DZR): tilsetning av 0,02–0,15 % arsen hemmer avzinkningsmekanismen på korngrensenivå. DZR-messing beholder bearbeidbarheten på CuZn39Pb3-nivå (litt redusert, men fortsatt utmerket) og er standardvalget for rørleggerarmaturer, ventilhus og vannmålerkomponenter i markeder der BS EN 12165 eller tilsvarende DZR-krav håndheves
• CuZn21Si3P (silisiummessing, CW724R): lavere sinkinnhold kombinert med silisiumtilsetning gir utmerket avsinkingsmotstand sammen med god korrosjonsbestandighet i sjøvann. Brukes i marin maskinvare hvor både avsinkings- og motstandskorrosjonsresistens er nødvendig, selv om dens lavere bearbeidbarhetsindeks (omtrent 70 % av CuZn39Pb3) øker produksjonskostnadene i forhold til standard friskjærende messing

For standard elektroniske, elektriske og instrumenteringsapplikasjoner - de vanligste sluttmarkedene for DIN 965 forsenkede messingskruer - er avzinking vanligvis ikke et problem, og CuZn39Pb3 er fortsatt den korrekte og kostnadseffektive spesifikasjonen. Legeringsvalget krever bare revurdering når driftsmiljøet inkluderer de spesifikke forholdene som aktiverer avsinkingsmekanismen beskrevet ovenfor.

Forsenkingsdybdekontroll for innfelte messingskruer – toleranseoppstabling i tynne panelmonteringer

Å oppnå en flush eller litt sub-flush hodetilstand med en DIN 965 forsenket messingskrue i et tynt panel avhenger av den kombinerte toleransen til tre uavhengige dimensjoner: skruehodehøyden, panelets forsenkningsdybde og paneltykkelsen ved forsenkingsstedet. I tykke strukturelle paneler er toleransen for disse tre kildene liten i forhold til den tilgjengelige justeringen, men i tynne paneler – 1,0 til 2,5 mm aluminium, plast eller kompositt – kan den kombinerte toleransen overskride den tilgjengelige hodefremspringet, og produsere enten hoder som står stolte av overflaten (et funksjonelt problem under hodet) eller glidende (et funksjonelt problem under hodet) i synlige flater og en spenningskonsentrasjon i utmattelsesbelastede paneler).

DIN 965-toleransen for hodehøyde (k) i produktklasse A er h12 for størrelsene M1,6 til M5, som for en M3-skrue (nominell k = 1,65 mm) tillater en variasjon på 0 til -0,25 mm. Forsenkningsdybden i panelet avhenger av forsenkningsverktøyets inkluderte vinkel (må samsvare nøyaktig med 90°), verktøyets utløp og dybdestoppinnstilling - en kombinasjon som typisk produserer ±0,05 til ±0,10 mm dybdevariasjon i presisjons-CNC-bearbeiding og ±0,15 til ±0,25 mm boring. Når begge toleransene akkumuleres i samme retning, er 0,35–0,50 mm hodefremspring eller fordypningsfeil mulig på en M3-skrue med 1,65 mm nominell hodehøyde – et nesten 30 % avvik fra nominelt som er uakseptabelt i sammenstillinger med nær toleranse.

Praktiske tilnærminger for å kontrollere konsistensen av flush-seating i produksjonen inkluderer:

• Skrueanskaffelse med tett toleranse: å spesifisere et redusert hodehøydetoleransebånd (for eksempel ±0,05 mm i stedet for hele h12-båndet) reduserer skruens bidrag til oppstablingen uten å kreve endringer i panelverktøyet – en tilnærming Suzhou Anzhikou Hardware Technology Co., Ltd. implementerer for kunder med tett toleranse kosmetiske krav ved å bruke sitt CNC-produksjonsutstyr
• Verifisering av forsenkningsvinkel: et forsenkningskutt ved 89° i stedet for 90° plasserer skruehodet på en annen dybde enn beregnet, og introduserer en systematisk feil som er usynlig under panelinspeksjon, men som fremstår som konsistent tilstand med stolt hode under montering – verifisering av forsenkningsverktøyets inkluderte vinkel med en optisk komparator før produksjon eliminerer denne kilden
• Paneltykkelseskontroll ved forsenkningssted: for paneler med betydelig tykkelsesvariasjon (vanlig i formstøpte hus), måling av faktisk paneltykkelse ved hvert forsenkningssted og justering av dybdestoppinnstillinger konverterer det som ville være en fast systematisk feil til en korrigerbar prosessvariabel
• Spesifiser sub-flush seter med hensikt: i sammenstillinger der hodefremspring er den uakseptable tilstanden (skyvepaneler, krav til overflateklaring), utforming for en nominell 0,1–0,2 mm sub-flush-tilstand gir en sikkerhetsmargin mot stable-up-toleransen uten å skape spenningskonsentrasjonen til et dypt forsenket hode

Installasjonsmomentgrenser for forsenkede messingskruer og smøringens rolle i forebygging av gjenger

Forsenkede messingskruer er mer utsatt for installasjonsskader enn deres stålekvivalenter fordi tre separate sviktmoduser kan oppstå samtidig med samme påførte dreiemoment: fordypning (kryssutsparingen deformeres før gjengen når fullt inngrep), gjengeavisolering i sammenkoblingshullet (innvendig gjengeskjær før skruehodesetene), og hodebrudd ved tverrskaftet-mot-hodet-reaksjonen (motstanden-mot-sinkreaksjonen kraft). I stålfester av tilsvarende størrelse er dreiemomentvinduet mellom fullt gjengeinngrep og hver av disse feilmodusene bred nok til å imøtekomme normal installasjonsvariasjon. I messing komprimerer den lavere flytegrensen (typisk 380–430 MPa for CuZn39Pb3 mot 640 MPa for Grade 8.8 stål) dette vinduet betydelig, spesielt for skruer med liten diameter der absolutte momentverdier er lave.

Anbefalte maksimale installasjonsmomenter for DIN 965 forsenkede messingskruer skiller seg vesentlig fra standard stålverdier og bør refereres eksplisitt i monteringsprosessspesifikasjonene i stedet for interpolert fra ståltabeller:

Gjenganger – den selvklebende sveisingen av sammenfallende gjengeoverflater under kombinert normal- og skjærspenning – er en betydelig risiko når man driver inn messingskruer i hull med borede messing, fordi den liknende hardheten og kjemien til de to overflatene fremmer mikrosveising ved skjære kontaktpunkter. Når gnisningen starter, øker dreiemomentet som kreves for å fortsette å kjøre kraftig, og skruen griper vanligvis før den når fullt inngrep. Smøring ved gjengegrensesnittet reduserer friksjonskoeffisienten med 30–50 % og forskyver dreiemomentfordelingen mot den ønskede klemkomponenten i stedet for friksjonskomponenten – en endring som både forhindrer gnaging og forbedrer konsistensen av oppnådd klembelastning for et gitt påført dreiemoment. En tynn film av vaselin, anti-beslagblanding eller til og med lett maskinolje påført tråden før installasjon er tilstrekkelig og krever ikke spesialiserte materialer. Suzhou Anzhikou Hardware Technology Co., Ltd. kan levere DIN 965 forsenkede messingskruer med et fabrikkpåført gjengesmøremiddel for kunder hvis monteringsprosesser krever konsistente dreiemoment-klemmebelastningsforhold på tvers av høyvolumsproduksjonskjøringer.
