Torx Drive Geometri og Cam-Out Resistance — Engineering Bak Six-Lobe Profile

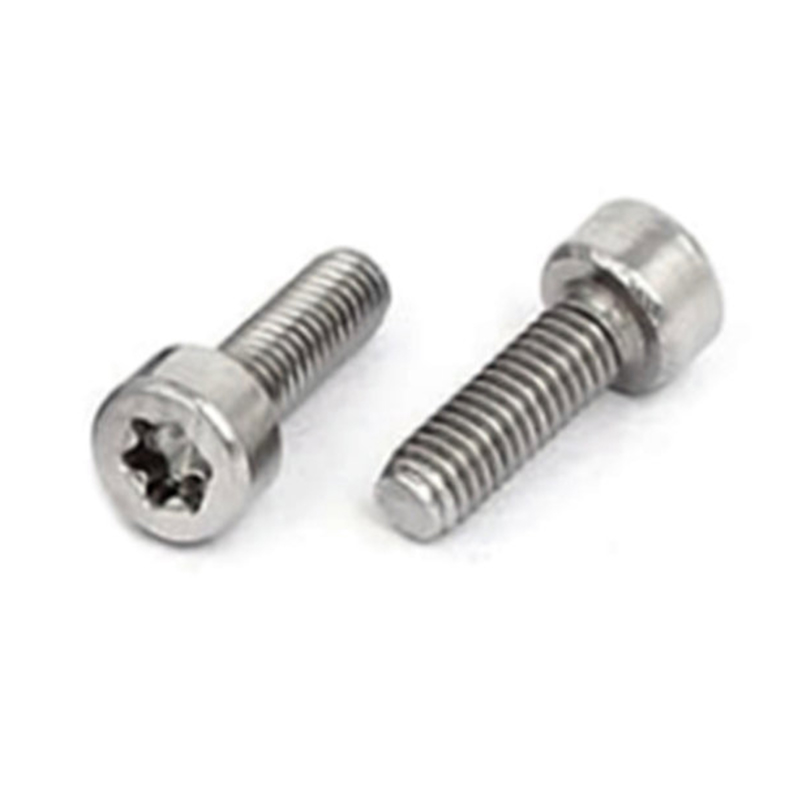

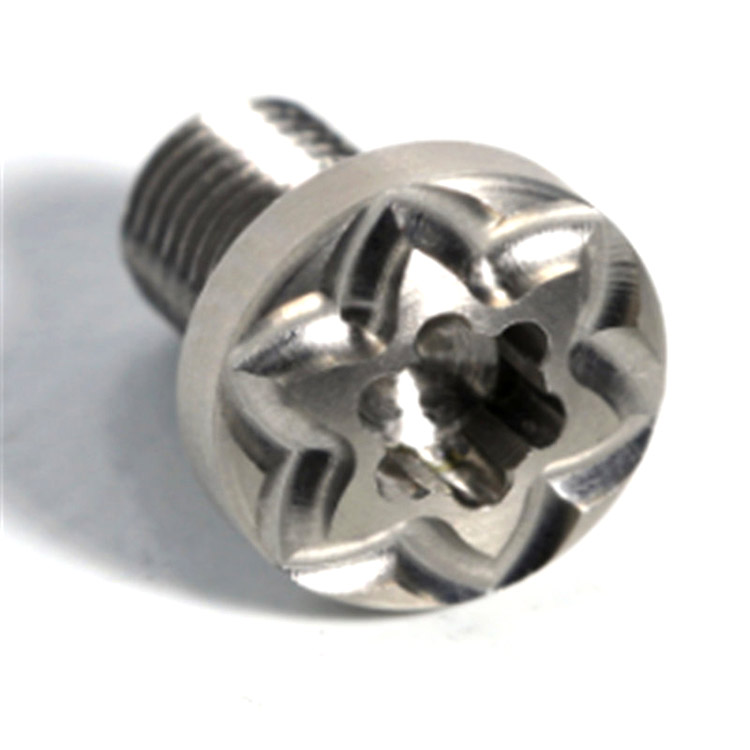

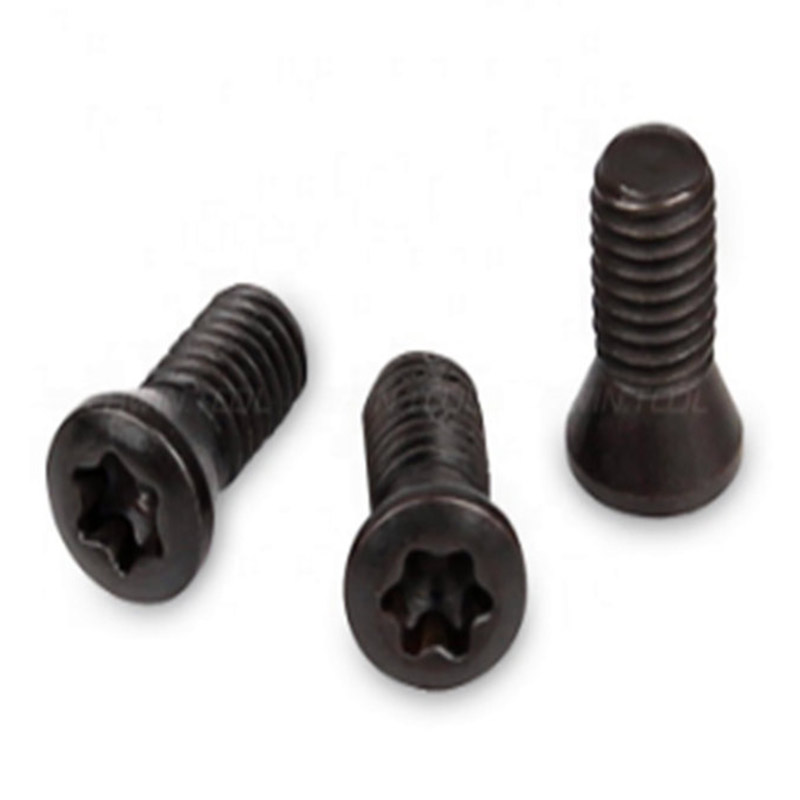

Torx-drivsystemet (ISO 10664, internt referert til som hexalobulært) ble konstruert spesielt for å eliminere cam-out-feilen som plager Phillips- og Pozidriv-drevene ved høye installasjonsmomenter. Cam-out oppstår når aksialkraften fra driveren kiler borkronen ut av fordypningen ettersom dreiemomentet øker - en konsekvens av de skrå flankene i korsformede drivverk som omdanner dreiemomentet til en utstøtingskraft. Den heksalobulære profilen erstatter vinklede flanker med buede lober som griper inn i borkronen med nesten vertikale kontaktvegger, slik at reaksjonskraften under dreiemoment er rettet radialt innover i stedet for aksialt utover. Resultatet er et drivsystem der økende dreiemoment øker inngrepsgrepet i stedet for å støte ut biten.

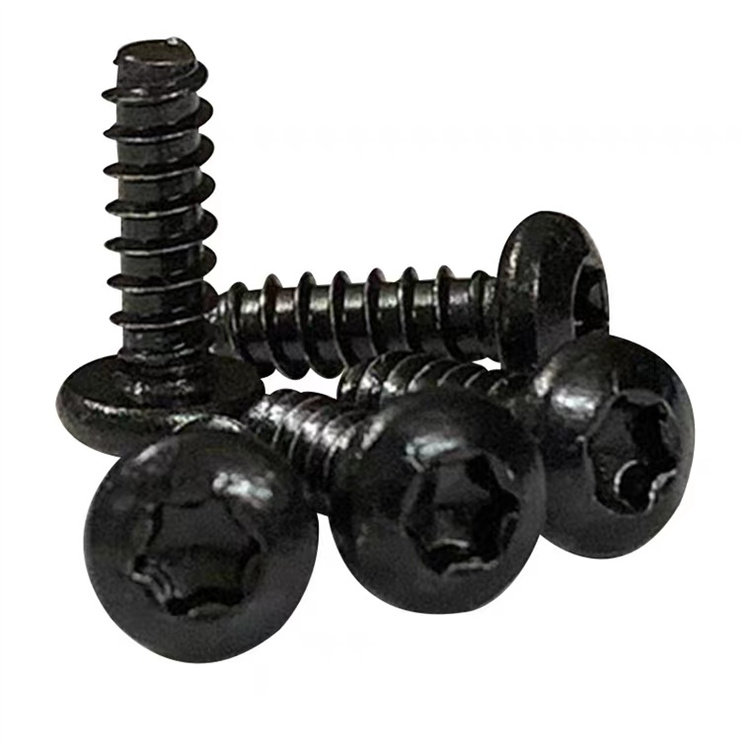

Den praktiske konsekvensen for torx panhode selvgjengende skruer er viktig: Fordi cam-out er eliminert, kan skruen drives til sitt fulle installasjonsmoment uten at driveren glir og skader fordypningen eller den omkringliggende materialoverflaten. Dette er spesielt viktig for selvskruende skruer med pannehode som er installert i synlige eller ferdige overflater - bilinteriør, apparatpaneler, hus for forbrukerelektronikk - der bitsglipper er en garanti og bekymring for utseende. Den heksalobulære profilen overfører også dreiemoment over et større kontaktareal enn en Phillips-drivenhet med tilsvarende utsparingsstørrelse, som fordeler spenningen jevnere over utsparingsveggene og forlenger levetiden til både skruefordypningen og borekronen med en faktor på 5–10× i høysyklusproduksjonsmiljøer.

En mindre diskutert fordel er den selvsentrerende oppførselen til Torx-biten i fordypningen. Den buede lobgeometrien leder driveren inn i justering når den sitter, og reduserer toleransen for vinkelfeiljustering som kreves av installasjonsverktøyet. For automatisert montering ved bruk av robotskrutrekkere – et vanlig utplasseringsscenario for selvgjengende torx-skruer i elektronikk og bilproduksjon – reduserer denne selvsentreringen syklustid og skader på fordypninger sammenlignet med Phillips-drev, som krever strammere vinkelinnrettingstoleranser for å unngå krysskjøring. Suzhou Anzhikou Hardware Technology Co., Ltd. produserer Torx-fordypningsgeometri ved bruk av kaldhodestanser produsert i henhold til ISO 10664 lobeprofiltoleranser, med utsparingsdybde og lobebredde verifisert ved optisk måling før produksjonsutgivelse.

Torx-størrelsesvalg for selvskjærende skruer med panhode – hvorfor T-størrelse og skruediameter må matches nøyaktig

Hver Torx-størrelsesbetegnelse (T6, T8, T10, T15, T20, T25, T27, T30, etc.) spesifiserer en nøyaktig innskrevet sirkeldiameter for den sekskantede utsparingen, og hver størrelse er sammenkoblet med et anbefalt skruediameterområde. Bruk av en Torx-størrelse som er for liten for skruediameteren etterlater utilstrekkelig fordypningsveggmateriale mellom lappens røtter og skruehodets omkrets – noe som reduserer utsparingens sprengningsstyrke og får skruehodet til å dele seg radielt ved utsparingshjørnene under dreiemoment. Å bruke en Torx-størrelse som er for stor for skruehodediameteren krever fjerning av for mye materiale fra hodet, noe som reduserer hodets strukturelle seksjon i bøyning og kan føre til at hodet knekker av med høyt dreiemoment før gjengen når fullt inngrep.

Standardsammenkoblingen mellom Torx-størrelse og skruediameter for selvgjengende skruer med pannehode følger etablerte industrikonvensjoner, som er verdt å vite eksplisitt i stedet for å stole på katalogstandarder:

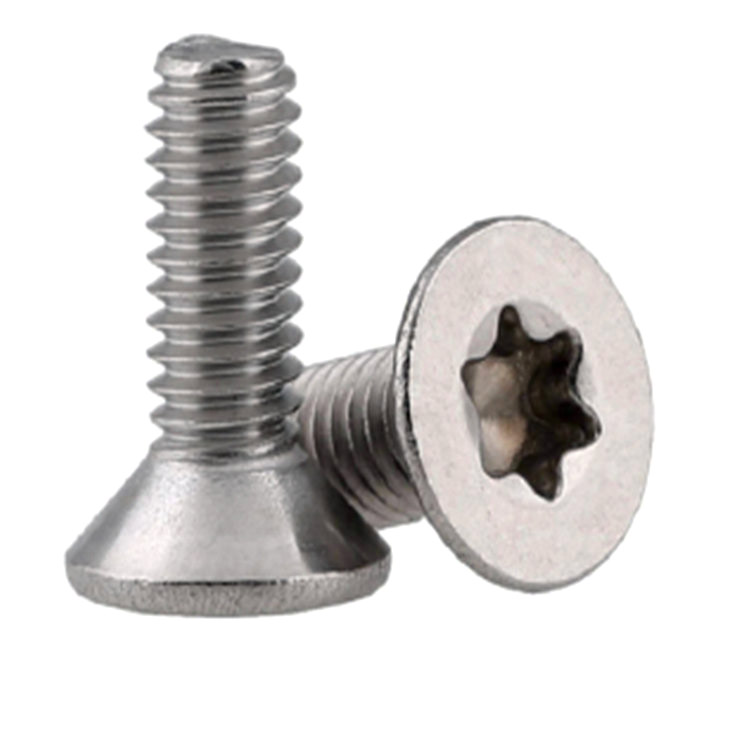

For selvgjengende torx-pannehodeskruer gir panhodegeometrien et større hodediameter-til-skaft-diameterforhold enn flate eller ovale hoder, noe som gjør at en proporsjonalt større Torx-utsparing kan brukes uten å kompromittere den gjenværende veggtykkelsen mellom fordypningen og hodets omkrets. Dette er en meningsfull strukturell fordel: å spesifisere et pannehode over et flatt hode for en gitt skruediameter tillater en Torx-størrelse større i noen tilfeller, noe som øker installasjonsmomentkapasiteten med 25–40 % uten endring i gjengestørrelse.

Gjengeformoptimalisering for Torx Pan Head selvskjærende skruer i termoplastiske substrater

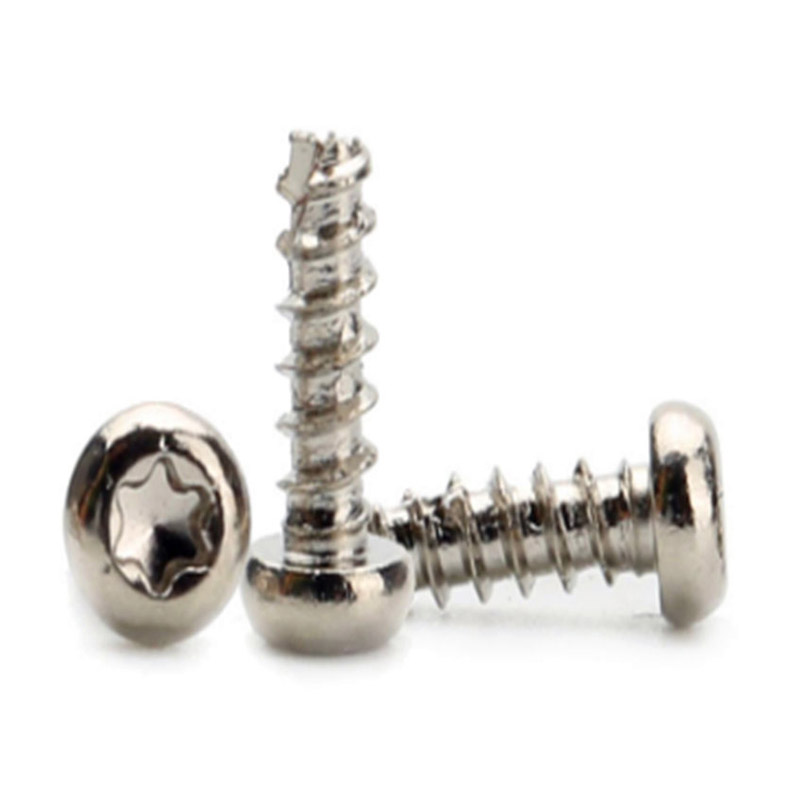

Selvgjengende skruer med Torx-pannehoder er mye brukt i termoplasthus - ABS, polykarbonat, polypropylen og glassfylt nylon er de vanligste underlagene - der skruen danner sin egen gjenge under installasjonen i stedet for å koble inn en forhåndskuttet gjenge. Gjengeformgeometrien til den selvgjengende skruen bestemmer hvor mye dreiemoment som kreves for å danne gjengen (drivmoment), hvor mye aksial belastning den formede gjengen kan bære før stripping (strimmelmoment), og hva forholdet mellom disse to verdiene er. En bred margin mellom drivmoment og strimmelmoment er det primære designmålet: det gjør at skruen kan installeres fullstendig uten at operatøren utilsiktet fjerner den dannede gjengen før hodesetene.

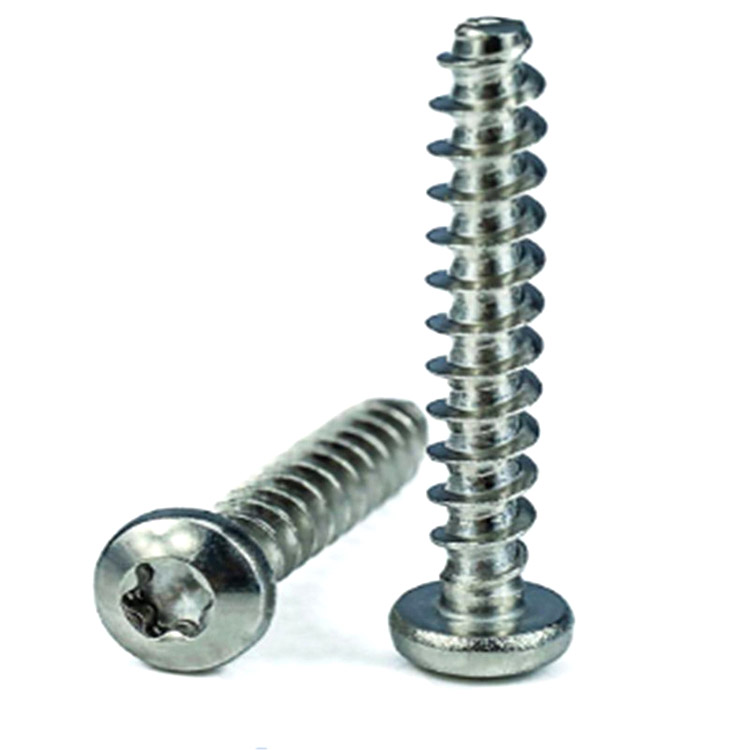

Gjengedannende (i motsetning til gjengeskjærende) selvgjengende skruer for plast bruker et trilobulært eller asymmetrisk gjengetverrsnitt som kontakter pilothullveggen på tre eller flere punkter i stedet for kontinuerlig rundt omkretsen. Dette reduserer formingsmomentet ved å senke kontaktområdet under gjengegenerering samtidig som det oppnås tilsvarende eller bedre uttrekksstyrke sammenlignet med en gjengeform med full kontakt - fordi den forskjøvne plasten gjenoppretter seg elastisk mellom kontaktlappene og griper gjengeflankene under aksial belastning. For termoplaster med høy elastisk gjenvinning (polypropylen, TPE-blandinger), kan dette elastiske grepet bidra med opptil 30 % av den totale uttrekksmotstanden, noe som gjør det til en betydelig og designrelevant effekt i stedet for et sekundært fenomen.

Valg av pilothulldiameter er den mest konsekvensmessige enkeltparameteren ved selvskruende skrueinstallasjon i plast, og konsekvensene av feil er asymmetriske. Et overdimensjonert pilothull reduserer formingsmomentet akseptabelt, men reduserer strimmelmomentet drastisk - gjengeflankene griper inn mindre materiale, og uttrekksfeil oppstår ved lavere belastninger. Et underdimensjonert pilothull øker både forming og strimmelmoment, men overdreven formingsmoment genererer varme gjennom plastisk deformasjon, smelter umiddelbar nærhet av gjengen og skaper en svekket varmepåvirket sone som sprekker under bruksvibrasjoner. Riktig pilothulldiameter for termoplastiske selvgjengende applikasjoner er typisk 85–92 % av skruens ytre gjengediameter, med den spesifikke verdien avhengig av plastens modul og veggtykkelse. For glassfylte materialer (for eksempel 30 % GF nylon), reduserer fyllstoffkonsentrasjonen den elastiske gjenvinningen og krever en litt større pilot – typisk 90–95 % – for å unngå å sprekke bunnen under installasjonen.

Anzhikous ingeniør- og tekniske team gir regelmessig anbefalinger om pilothulldiameter til kunder som spesifiserer selvgjengende torx-skruer for nye plasthusdesign, og trekker på over 20 års erfaring med bruk av festemidler på tvers av elektronikk-, bil- og forbrukerproduktsektorer for å redusere antallet designgjentakelser som kreves før en produksjonsstabil monteringsprosess etableres.

Torx-fordypningsdybdetoleranse og dens effekt på driverbits engasjement i produksjonsmontering

Utsparingsdybde er den minst diskuterte dimensjonsparameteren til Torx skruer i anskaffelsesspesifikasjoner, men den kontrollerer likevel direkte hvor mye av borekronen som kobles inn under installasjonen og dermed hvor mye dreiemoment som kan overføres før borkronen enten stripper fordypningen eller trekker seg tilbake under aksial reaksjonskraft. ISO 10664 spesifiserer minimum fordypningsdybder for hver Torx-størrelse, men setter ikke et maksimum – og overlater den øvre grensen til produsentens skjønn. I praksis kan utsparingsdybdevariasjonen over en produksjonsbatch være så stor som 0,15–0,25 mm for kaldhodeskruer hvis dyseslitasje ikke overvåkes aktivt, og denne variasjonen har målbare konsekvenser ved automatisert montering.

I pneumatiske eller elektriske skrutrekkersystemer med dreiemomentavstengning, påvirker borekronens inngrepsdybde nøyaktigheten av dreiemomentavlesningen. En grunnere enn spesifisert fordypning får biten til å sitte høyere i forhold til skruehodeoverflaten, og endrer den effektive momentarmen ved lobkontaktpunktene og får momentsensoren til å registrere en lavere verdi enn det faktiske gjengemomentet – noe som betyr at skruen kan være understrakket selv om verktøyet indikerer ferdigstillelse. Dette er spesielt problematisk i sikkerhetskritiske monteringsprosesser (bilkollisjonsputehus, kabinetter for medisinsk utstyr, strukturelle koblinger) der dreiemomentsporing er et regulatorisk krav og festemidler med undermoment utgjør en avvik.

Samspillet mellom forsenkningsdybde og borkroneslitasje forsterker denne effekten over tid. En slitt borkrone med redusert lobhøyde krever en dypere utsparing for å oppnå samme inngrepskontaktlengde som en ny borkrone i en nominell dybde. Produksjonslinjer som ikke etablerer bitbytteintervaller basert på målt kontaktlengde – snarere enn vilkårlige syklustellinger – vil oppleve drift i effektivt installasjonsmoment når bits slites, uten noen endring i verktøyets utgangsmomentavlesning. Å etablere en minimum akseptabel utsparingsdybde i innkommende inspeksjonsspesifikasjoner, i stedet for å akseptere ISO-minimum som tilstrekkelig, gir den nødvendige marginen for å imøtekomme normal borslitasje over et produksjonsskift.

Suzhou Anzhikou Hardware Technology Co., Ltd. overvåker Torx-fordypningsdybden som et planlagt målepunkt i prosess ved å bruke optiske komparatorer på tvers av produksjonslinjene med kald overskrift – en del av den strukturerte kvalitetsprosessen under ISO 9001:2015-sertifiseringen som støtter den dimensjonale konsistensen som kreves av kunder i 40 eksportmarkeder der monteringsprosessen krever faste kvalifikasjoner i stedet for standard monteringsprosesser. sluttprodukt dreiemoment revisjon alene.
