Toleranse på tvers av leiligheter i Sekskantskruer og dens effekt på rivende pålitelighet

Dimensjonen på tvers av flater (AF) til en sekskantskrue er parameteren som bestemmer om en skiftenøkkel eller socket sitter riktig på festehodet. Selv om dette virker enkelt, har toleransevinduet som er tildelt AF - og hvordan det samhandler med toleranser for skiftenøkkelproduksjon - en direkte effekt på om installasjonsmomentet overføres effektivt eller om verktøyet sklir, runder flatene eller påfører ujevn belastning. Under ISO 4014 og DIN 931 er AF-toleransen for en sekskantbolt i produktklasse A spesifisert som h15 for størrelser opp til M16, noe som tillater et betydelig negativt avvik fra nominelt. For en M10-bolt (nominell AF 17 mm), er minste tillatte AF under h15 16,73 mm – et gap på 0,27 mm i forhold til nominelt.

Isolert sett høres 0,27 mm ubetydelig ut. Kombinert med en standard fastnøkkel produsert med sin egen toleranse (typisk 0,19 mm på kjeveåpningen for en 17 mm skiftenøkkel i henhold til DIN 894), kan den totale klaringen mellom skiftenøkkelkjeve og boltflat nå 0,46 mm. Ved høyt dreiemoment tillater denne klaringen rotasjonsslop som konsentrerer kontaktspenningen i de flate hjørnene i stedet for å fordele den over hele flaten. Resultatet er hjørneavrunding – først på bolten, deretter på skiftenøkkelkjeven – og et progressivt tap av inngrep som vanligvis blir uakseptabelt etter 5–15 sykluser med høyt dreiemoment. For applikasjoner som krever gjentatt installasjon og fjerning, er det å spesifisere en strammere AF-toleranse ved anskaffelse – eller oppgradering til en sekskantet konfigurasjon som eliminerer kjeveklaring – et konkret mottiltak uten strukturell straff.

Suzhou Anzhikou Hardware Technology Co., Ltd. produserer sekskantskruer med flate dimensjoner som holdes til kundespesifiserte toleransevinduer strammere enn ISO-standarden, ved bruk av gjenge- og CNC-utstyr introdusert fra Taiwan og Japan som er i stand til å opprettholde dimensjonskonsistens på tvers av høyvolumsproduksjon uten å ofre produksjonshastigheten.

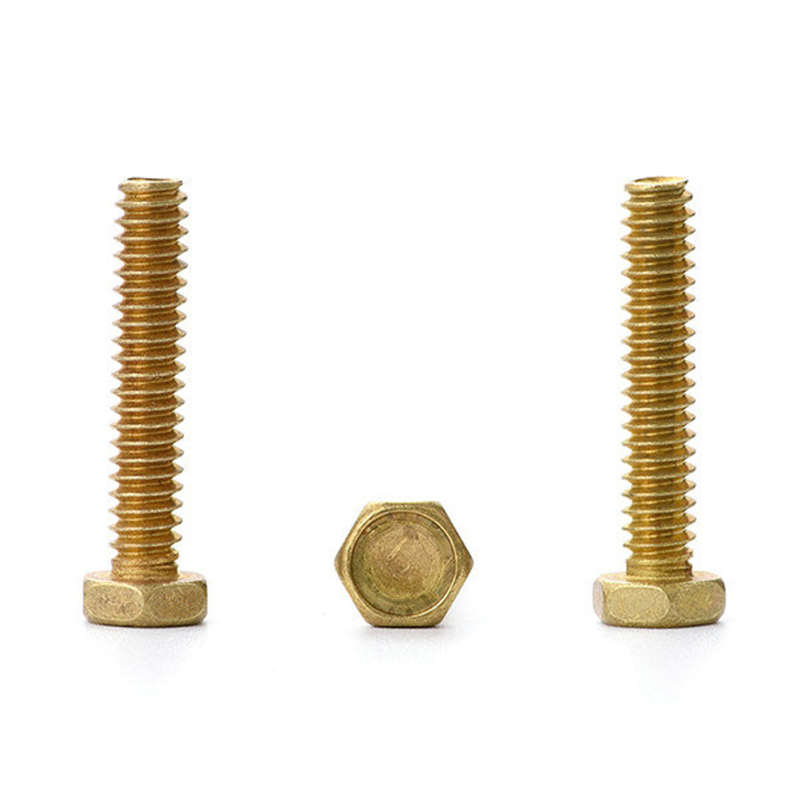

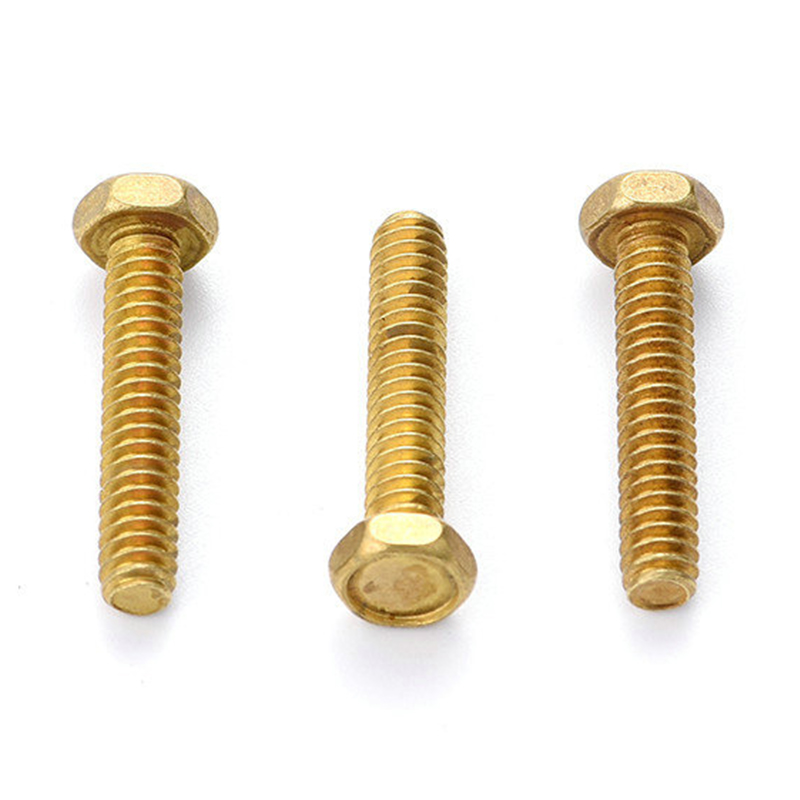

Sekskantbolter i solid messing i elektriske og jordingsapplikasjoner — Konduktivitet vs. styrke avveininger

Messing velges ofte for sekskantbolter i elektriske kabinetter, jordingsskinner og rekkeklemmer på grunn av dens elektriske ledningsevne - men ledningsevnen til messinglegeringer varierer betydelig avhengig av sammensetning, og forskjellen har betydning i applikasjoner der kontaktmotstand er en designparameter. De to vanligste messinglegeringene som brukes i festeproduksjon er CuZn39Pb3 (omtrent 15–18 % IACS-ledningsevne) og CuZn36Pb3 (17–20 % IACS). Til sammenligning er rent kobber 100 % IACS og aluminium 6061 er omtrent 40 % IACS. Messingbolter er derfor ikke en erstatning for kobber der lav kontaktmotstand er kritisk - de er et strukturelt kompromiss som gir tilstrekkelig ledningsevne sammen med langt bedre bearbeidbarhet og gjengedannende ytelse enn rent kobber.

I jordingsapplikasjoner er den mer kritiske faktoren ofte ikke bulkledningsevnen, men grensesnittmotstanden ved boltlagerflaten og gjengeinngrepet. Oksydlag på messingoverflater - som dannes innen timer etter eksponering for luft - øker kontaktmotstanden med en størrelsesorden sammenlignet med nybearbeidede overflater. Å opprettholde lav kontaktmotstand krever enten en overflatebehandling som hemmer oksidasjon (forsølvplettering for høyytelsesjording, nikkelplettering for generell bruk) eller en skjøtdesign som sikrer tilstrekkelig kontakttrykk til å mekanisk bryte gjennom oksidlaget. Dreiemomentverdier beregnet utelukkende for strukturell innspenning er ofte utilstrekkelig for å oppnå denne oksidforskyvningen – jordingsskjøtdesignstandarder som IEEE 837 og IEC 61439 adresserer dette med separate dreiemoment- og kontakttrykkkrav som overgår typiske strukturelle festespesifikasjoner.

Sekskantbolter i massiv messing viser også et fenomen kjent som spenningskorrosjonssprekker (SCC) i nærvær av ammoniakkholdige atmosfærer - landbruksanlegg, kjøleanlegg og enkelte vannbehandlingsmiljøer. Høysink messinglegeringer (over 15 % Zn) er spesielt utsatt. Der det eksisterer SCC-risiko, gir spesifisering av en lavere sink-messing (CuZn10 eller CuZn15) eller bytte til en silisiumbronselegering vesentlig bedre SCC-motstand med bare en beskjeden reduksjon i bearbeidbarhet. Anzhikous ingeniørteam evaluerer kundenes driftsmiljøer som en del av materialvalgprosessen for tilpassede festebestillinger, og flagger SCC-risiko proaktivt før produksjonen settes i gang.

Gjengeinngrepslengdeberegning for sekskantskruer i ikke-stål sammenkoblingsmaterialer

Tommelfingerregelen om at "gjengeinngrep skal tilsvare en boltdiameter" stammer fra stål-i-stål skjøtdesign og overføres ikke trygt til sammenstillinger der det tappete hullet er i aluminium, sink, støpt, messing eller ingeniørplast. Disse materialene har betydelig lavere gjengeskjærstyrke enn stål, noe som betyr at under den samme aksiale boltbelastningen, avrives de sammenfallende gjengene før selve bolten svikter. Minste inngrepslengde for å hindre gjengestripping må beregnes på nytt for det faktiske tappet materiale, og den nødvendige lengden er ofte 1,5× til 3× boltdiameteren avhengig av materialpar.

Den styrende feilmodussammenlikningen for sekskantskrueforbindelser i blandede materialer er som følger:

En praktisk implikasjon: solide sekskantede bolter i messing som er gjenget inn i et messinghus er faktisk et godt matchende materialpar - bolten og de sammenfallende gjengene har nesten identisk skjærstyrke, noe som gjør forutsigelse av skjøtebruddsmodus enkel og gjenger mindre sannsynlig enn i kombinasjoner av forskjellige metaller. Dette er en meningsfull fordel i presisjonsinstrumenthus, ventilhus og rørleggerarmaturer der messing-på-messing skjøter er vanlige og lang levetid mellom demonteringssyklusene forventes.

Eiendomsklassemerker på sekskantskruer og hva de ikke forteller deg om utmattelsesliv

ISO 898-1 egenskapsklassemerker – 8.8, 10.9, 12.9 preget på sekskanthodet – kommuniserer minimum strekkstyrke og flytestyrke til festeanordningen, som er tilstrekkelig for beregninger av statisk lastdesign. Det disse merkingene ikke kommuniserer er utmattelsesstyrke, hakkfølsomhet eller ytelse under syklisk belastning – tre egenskaper som avgjør om en sekskantskrue overlever en vibrerende sammenstilling over en designlevetid på millioner av belastningssykluser. En egenskapsklasse 8.8 bolt fra to forskjellige produsenter, som begge oppfyller minimumsstrekkkravene, kan variere i utmattingsgrense med 30–40 % avhengig av gjengerotradius, overflatefinish ved gjengeløpet og restspenningstilstand fra valseprosessen.

Gjengerulling, i motsetning til gjengeskjæring, er nøkkelprosessvariabelen som har størst betydning for utmattingsytelsen. Rulling induserer gjenværende kompresjonsspenning i gjengeroten - sonen med høyeste spenningskonsentrasjon i en aksialt belastet bolt - som direkte motvirker strekkutmattingsspenningen og hever den effektive utholdenhetsgrensen. Valsede gjenger på bolter i egenskapsklasse 8.8 har i publiserte studier vist seg å overskride utmattingslevetiden til bolter med gjenge i samme egenskapsklasse med faktorer på 2× til 4× under identiske belastningsforhold. Dette er grunnen til at spesifisering av "tråder rullet etter varmebehandling" (i stedet for før) i kritiske utmattingsapplikasjoner gir en målbar sikkerhetsmargin utover det egenskapsklassemerkingen alene formidler.

For sekskantede bolter i massiv messing kompliseres utmattingsdesign i tillegg av messingens lavere utmattelsesforhold (utholdenhetsgrense til strekkstyrke) sammenlignet med stål - typisk 0,25–0,30 for messing versus 0,40–0,50 for middels karbonstål. Dette betyr at en messingbolt som opererer med 40 % av strekkfastheten under syklisk belastning fortsatt kan være i et utmattingskritisk regime, mens en stålbolt med samme spenningsfraksjon vil være trygt under holdbarhetsgrensen. Suzhou Anzhikou Hardware Technology Co., Ltd. bruker utstyr for trådrulling som en del av sin standard produksjonsprosess for sekskantskruer av både stål og messing, og sikrer at fordelen med gjenværende kompresjonsspenning er konsekvent tilstede uavhengig av batchstørrelse – en prosessfunksjon som direkte støtter kunder som designer for tretthetskritiske tjenester på tvers av eksportmarkedet for 40-landet.
