Bransjekunnskap

Arbeidsbelastningsgrense Reduksjon under vinkelbelastning – det mest misforståtte aspektet av øyeboltspesifikasjonen

Hver øyeboltkatalog viser en Working Load Limit (WLL) – men den verdien gjelder utelukkende for in-line aksial belastning, noe som betyr at lasten virker direkte langs skaftaksen med øyet orientert vinkelrett på lastretningen. I praksis oppnår rigging og løftekonfigurasjoner sjelden perfekt aksial innretting, og WLL degraderes raskt når lastvinkelen avviker fra vertikal. Denne reduksjonen er ikke en sikkerhetsmarginbuffer – det er en strukturell nødvendighet drevet av bøyespenningen som innføres ved overgangssonen mellom skaft og øye, som er den høyeste spenningsposisjonen i hele festeanordningen under belastning utenfor aksen.

ASME B30.26 og tilsvarende europeiske standarder (EN 1677-1) publiserer reduksjonsfaktorer som må brukes på den nominelle WLL basert på vinkelen mellom belastningsretningen og øyeboltskaftets akse. Reduksjonen er ikke-lineær og brattere enn de fleste brukere forventer:

Løsningen for applikasjoner som krever vinkelbelastning er skulderen (eller kragen) øyebolt , hvor en maskinert flens ved bunnen av skaftet overfører bøyemomentet inn i den parrende overflaten i stedet for å konsentrere det ved gjenge-skaft-forbindelsen. Skulderøyebolter opprettholder en høyere WLL ved vinkler opp til 45° og er den korrekte spesifikasjonen for flerbens slyngekonfigurasjoner der lastvinkelen ikke kan kontrolleres. Vanlige øyebolter uten skulder bør kun spesifiseres for rette vertikale heiser der geometri kan garanteres - en tilstand som er mindre vanlig i feltbruk enn katalogfotografering antyder.

Utvalg av rustfritt stål for øyebolter — 304 vs. 316 vs. tosidig i korrosiv bruk

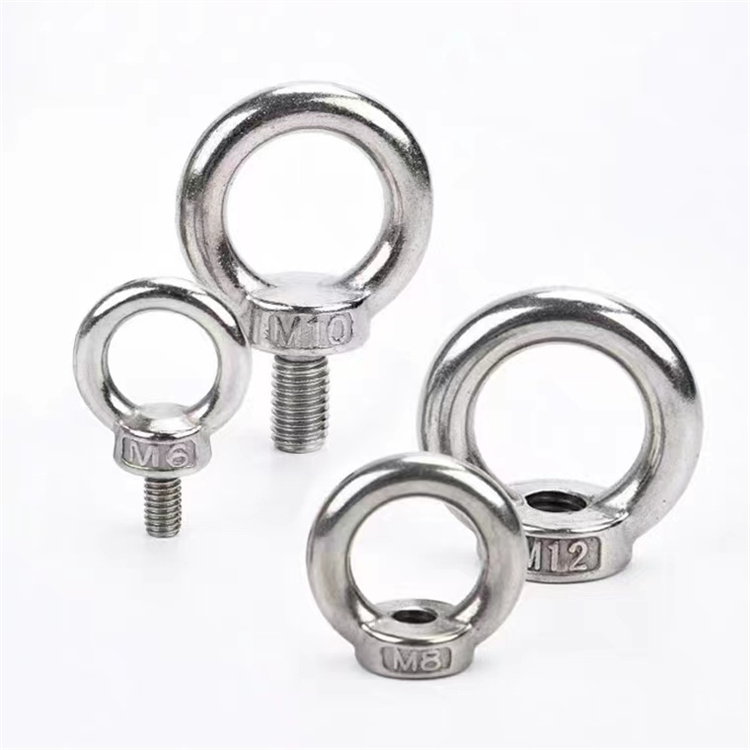

Øyebolter i rustfritt stål er ofte spesifisert for utendørs, marine og kjemiske miljøer på grunnlag av at "rustfritt stål er korrosjonsbestandig" - uten å skille mellom kvaliteter hvis faktiske korrosjonsytelse i spesifikke miljøer er forskjellig med en størrelsesorden. De tre typene som er mest relevante for øyeboltapplikasjoner, har hver en distinkt korrosjonsbestandighetsprofil som bestemmer levetiden under spesifikke eksponeringsforhold, og valg av feil kvalitet fører til enten for tidlig brudd på gropdannelser eller unødvendige kostnader.

Karakter 304 (1,4301 / 18-8)

Den mest tilgjengelige og kostnadseffektive rustfrie kvaliteten, 304, gir god atmosfærisk korrosjonsmotstand og er egnet for innendørs industrielle miljøer, matforedlingsutstyr og ferskvannseksponering. Dens kritiske begrensning er mottakelighet for kloridindusert gropkorrosjon - i kystmiljøer med saltspraykonsentrasjoner over 200 mg/m²/dag, utvikler 304 øyebolter av rustfritt stål gropdannelse i løpet av 12–18 måneder, typisk ved gjengeroten der overflatefinishen er grovere og det passive laget lettere forstyrres. Trådroten er også den høyeste belastningsposisjonen i festet, noe som betyr at gropdannelse der direkte reduserer utmattelseslevetiden i stedet for å være en overfladisk overflateeffekt.

Grad 316 (1.4401 / 316 Marine)

Tilsetning av 2–3 % molybden i 316 øker den kritiske groptemperaturen i kloridmiljøer fra omtrent 15 °C (for 304) til over 30 °C, og øker terskelen for kritisk kloridkonsentrasjon med en faktor på 3–5×. Dette gjør 316 til det passende valget for marin maskinvare, båtrigging, dokketilbehør og kystarkitektoniske applikasjoner. Den er ikke immun mot gropdannelse – i sprekkersituasjoner som når øyeboltskaftet passerer gjennom et dekkbeslag og holdes mot et ulikt metall under vedvarende fuktighet, er sprekkkorrosjon på 316 fortsatt en risiko – men i åpen atmosfærisk marin eksponering gir det vesentlig lengre vedlikeholdsfri levetid enn 304.

Duplex 2205 (1.4462)

Dupleks rustfritt gir et ekvivalent tall for gropmotstand (PREN) på ca. 35, sammenlignet med 25 for 316 og 18 for 304, kombinert med en strekkstyrke på 620–780 MPa versus 515–690 MPa for 316. For øyebolter i offshore, kjemiske anlegg, eller korrosjonsbestandighet, er motstandsdyktighet mot kjemiske anlegg, eller høy klorid-konsistens. lar en mindre festediameter bære samme WLL med større korrosjonssikkerhetsmargin. Avveiningen er kostnad (vanligvis 1,5–2× prisen på 316) og redusert bearbeidbarhet – dupleksarbeid herder raskt under gjenging, og krever skarpere verktøy og lavere skjærehastigheter enn austenittiske kvaliteter. Suzhou Anzhikou Hardware Technology Co., Ltd. produserer øyebolter i rustfritt stål på tvers av alle tre kvaliteter, med materialsertifisering som kan spores til varmeparti og verifisering av innkommende kjemisk sammensetning som en del av ISO 9001:2015 kvalitetsstyringsprosessen.

Gjengeinngrepsdybde og tilpasningsoverflatekrav for øyebolter i strukturelle applikasjoner

En øyebolt genererer sin løftekapasitet gjennom gjengeinngrepet mellom skaftet og det tappede hullet eller mutteren den er installert i - og tilstrekkeligheten av dette inngrepet avhenger helt av materialets skjærstyrke og lengden på gjengen i kontakt. En øyebolt i rustfritt stål klassifisert til 500 kg aksial WLL oppnår denne vurderingen bare når den er installert til en minimum inngrepsdybde i en stålkonstruksjon av passende styrkeklasse. Installert i støpt aluminium, myk bronse, eller et blindtappet hull med utilstrekkelig dybde, kan den samme øyebolten strippe sine samsvarende gjenger med en brøkdel av nominell belastning – uten ekstern indikasjon på redusert kapasitet.

Anbefalinger for minimum gjengeinngrep for øyebolter installert i strukturelle applikasjoner avhenger av både boltmaterialet og materialets styrke. Den generelle veiledningen fra standarder for strukturelle festemidler er som følger:

• Stål tappet inn i stål (tilsvarende styrkeklasse): minimum inngrep på 1,0× boltdiameter; dette er grunnlinjen som alle andre materialer ekstrapoleres oppover fra
• Øyebolt i rustfritt stål i aluminiumsstruktur: minimum 1,5× boltdiameter, med en skrueformet gjengeinnsats (Helicoil eller tilsvarende) anbefales sterkt for å forhindre at aluminiumsgjengene skurrer mot det rustfrie skaftet under installasjonen
• Til støpejern eller gråjern: minimum 2,0× boltdiameter på grunn av støpejerns lave strekk- og skjærstyrke; gråjerns sprø bruddmodus betyr at trådstripping skjer plutselig uten forutgående forlengelsesvarsel
• Til tre eller kompositttre: øyebolts should never rely on direct thread engagement into wood for lifting applications; a through-bolt with washer and nut on the reverse face is the minimum acceptable configuration, with a backup plate distributing load across a larger bearing area

Tilstanden på overflaten ved bunnen av øyeboltskaftet påvirker også lastfordelingen. En skulderøyebolt krever full kontakt mellom flensflaten og monteringsoverflaten for å overføre bøyekomponenten til vinklede laster. Et gap mellom skulderen og overflaten – forårsaket av et ikke-vinkelrett tappet hull, en overflatehindring eller utilstrekkelig gjengeinngrep – betyr at skulderen ikke kan utføre sin lastfordelende funksjon, og festeanordningen oppfører seg strukturelt som en vanlig øyebolt uavhengig av skuldergeometrien. Å verifisere overflatens flathet og vinkelrett ved installasjon er et nødvendig trinn som ofte utelates fra feltinstallasjonsinstruksjonene.

Tretthetssvikt i øyebolter i rustfritt stål - hvorfor statisk WLL ikke forutsier syklisk levetid

Øyebolter som brukes i dynamiske løfteapplikasjoner – taljer, kraner, vibrerende maskineri forankringspunkter eller gjentatte plukk-og-plasser-operasjoner – opplever syklisk belastning som akkumulerer tretthetsskader med en hastighet som ikke er relatert til den statiske WLL. En øyebolt i rustfritt stål som bærer den fulle nominelle statiske belastningen uten synlig belastning, kan utvikle en utmattelsessprekk ved overgangen skaft-til-øye innen tusenvis av belastningssykluser ved belastninger godt under 50 % av WLL, avhengig av spenningskonsentrasjonsfaktoren ved den geometrien og spenningsforholdet til belastningssyklusen. Utmattelsessprekker i rustfritt stål vokser uten betydelig plastisk deformasjon og gir lite visuell advarsel før brudd – noe som gjør tretthet til den dominerende uoppdagede feilmodusen i sykliske øyeboltapplikasjoner.

Skaft-til-øye-overgangsradiusen er den primære geometriske variabelen som kontrollerer utmattelseslivet. En liten overgangsradius - vanlig i øyebolter der øyet er sveiset eller smidd til skaftet i stedet for smidd integrert - fungerer som en spenningskonsentrasjon som forsterker den lokale sykliske spenningen med en faktor (Kt) på 2,5–4,0× sammenlignet med en generøst radiused smidd overgang. For en 316 øyebolt i rustfritt stål med en utholdenhetsgrense for glatt stang på omtrent 200 MPa, reduserer en Kt på 3,0 den effektive utmattingsgrensen ved overgangen til omtrent 67 MPa – noe som betyr at sykliske belastninger som overstiger 67 MPa ved rottverrsnittet vil forårsake eventuell utmattingssvikt uavhengig av den statiske WLLs forhold.

Flere praktiske tiltak forbedrer tretthetsytelsen for øyebolter direkte i dynamisk service:

• Spesifiser smidde i stedet for fabrikkerte øyebolter for sykliske applikasjoner - smiing produserer en kontinuerlig kornstrøm fra skaft til øye og lar overgangsradiusen optimaliseres i dysen, mens sveisede eller pressede konstruksjoner introduserer varmepåvirkede soner og brå geometriendringer som er trettingsinitieringssteder
• Etabler inspeksjonsintervaller basert på antall sykluser i stedet for kalendertid — en øyebolt som utfører 20 løft per dag akkumulerer flere tretthetsskader i løpet av en måned enn den samme bolten som gjør 2 løft per uke over et år; syklusbaserte inspeksjonsplaner gjenspeiler faktisk skadeakkumulering
• Påfør magnetisk partikkel- eller fargepenetrantinspeksjon ved skaft-til-øye-overgangen og gjengeutløpssonene – dette er de to stedene der utmattelsessprekker starter i over 90 % av dokumenterte øyeboltutmattingsfeil, og overflateinspeksjonsmetoder kan oppdage sprekker på 0,5 mm dybde før forplantning til kritisk størrelse
• Reduser WLL med 25–50 % for sykliske applikasjoner som involverer mer enn 10 000 belastningssykluser i løpet av designlevetiden – denne konservative tilnærmingen reduserer spenningsområdet ved det kritiske tverrsnittet og forlenger utmattelseslevetiden uforholdsmessig, siden utmattelseslevetiden skalerer med omtrentlig terningen av spenningsreduksjonen

For kunder som trenger øyebolter i rustfritt stål med dokumentert dimensjons- og materialoverholdelse for sikkerhetskritiske sykliske applikasjoner, gir Suzhou Anzhikou Hardware Technology Co., Ltd. full sporbarhetsdokumentasjon fra råmateriale til ferdig produkt, støttet av sitt ISO 9001:2015-sertifiserte kvalitetssystem og et komplett utvalg av internt testing av utstyr for å møte kunder i 40-enaspekter og eksporterer i 40 land. sporbarhetskrav til deres egne regulatoriske rammeverk uten å skaffe supplerende tredjepartssertifisering.
