Tommelskrue med flatt hode Forsenkningsvinkler – hvorfor 82° og 90° ikke kan byttes ut

Forsenkningsvinkelen til en flathode-tommelskrue er en av de hyppigst feilspesifiserte dimensjonene i panelfester, men konsekvensene er umiddelbare og målbare. Inch-serien flathodeskruer følger den 82° inkluderte vinkelstandarden (ASME B18.6.3), mens metriske flathodeskruer samsvarer med 90° (ISO 7046 / DIN 965). Når en skrue og dens tilhørende forsenkning kuttes til forskjellige vinkler, skifter lagerkontakten fra et full-overflateinngrep til en smal ringformet linje - enten ved den ytre kanten eller den indre halsen av hodet, avhengig av retningen på misforholdet.

Linjekontakt i stedet for overflatekontakt har to direkte konsekvenser. For det første reduseres det effektive klemområdet med så mye som 70 %, noe som betyr at panelet kan forskyves sideveis under belastninger som en korrekt tilpasset sammenstilling vil holde stasjonær. For det andre akselererer den konsentrerte spenningen ved kontaktlinjen lokal deformasjon av både skruehodet og det forsenkede panelmaterialet - spesielt problematisk i aluminium-, plast- eller formstøpte sinkpaneler der materialet er mykere enn skruen. I tommelskrueapplikasjoner som åpnes og lukkes gjentatte ganger, fortsetter denne deformasjonen med hver syklus, noe som til slutt får hodet til å sitte synlig stolt av paneloverflaten selv når det er helt strammet. Å spesifisere forsenkningsvinkelen eksplisitt på anskaffelsestegninger - i stedet for å stole på "standard" forutsetninger - eliminerer denne feilmodusen fullstendig.

Suzhou Anzhikou Hardware Technology Co., Ltd. maskinerer flathodede tommelskruer ved hjelp av CNC-dreiesentre som holder den inkluderte vinkelen innenfor ±0,5°, med optisk måling under prosess som bekrefter samsvar. For kunder som leverer paneler produsert i henhold til en spesifikk standard, vil Anzhikous ingeniørteam kryssreferanser panelets forsenkingsspesifikasjon før produksjon for å sikre full vinkelkompatibilitet.

Hvordan head-to-shank overgangsgeometri påvirker tommelskruens ytelse under lateral belastning

I de fleste bruksområder for håndfesting, tommelskruer antas å bære kun aksiale klembelastninger. I praksis opplever panelmontasjer ofte sidekrefter fra håndtering, termisk ekspansjonsforskjell mellom panel og chassis, eller vibrasjonsindusert gynging. Geometrien til hode-til-skaft-overgangen - filetradius eller underskjæring ved krysset - bestemmer hvordan skruen fordeler disse sidebøyespenningene og om utmattelsessprekker starter i den sonen.

Et skarpt underskjæring ved hode-skaft-forbindelsen konsentrerer bøyespenning ved et enkelt tverrsnitt og er et kjent trettingsinitieringssted, spesielt i rustfrie stålskruer utsatt for syklisk belastning. En generøs filetradius – typisk 0,1× til 0,15× skaftdiameteren – fordeler spenningsgradienten over et større materialvolum og forlenger utmattingslevetiden betydelig. For tommelskruer med flatt hode er denne fileten delvis skjult i det forsenkede panelet, noe som betyr at visuell inspeksjon ikke kan bekrefte tilstedeværelsen; det må verifiseres dimensjonalt under innkommende inspeksjon ved hjelp av en profilprojektor eller CMM.

Bredden på undersiden av lagerflaten spiller også en rolle i sidebelastningsmotstanden. En bredere lagerflate – det flate ringformede området mellom forsenkningsveggen og skaftet – øker momentarmen som er tilgjengelig for å motstå gynging, og stivner effektivt skjøten mot vinkelforskyvning. For tommelskruer med flat hode med liten diameter (M3 og under, eller #6 og under i tomme størrelser), kan denne lagerflaten være ekstremt smal, og spesifisering av en minimum lagerbredde i tillegg til hodevinkelen blir viktig for høysyklus eller vibrasjonseksponerte applikasjoner.

Momentgrenser for hånddrevne tommelskruer — Setter realistiske klemkraftforventninger

En vedvarende designfeil i sammenstillinger som bruker tommelskruer, antar at fingerpåført dreiemoment vil oppnå en meningsfull klemmeforspenning som kan sammenlignes med verktøydrevne festemidler. Ergonomiske studier plasserer det gjennomsnittlige klemmemomentet mellom tommel- og pekefinger for voksne mellom 0,3 og 0,9 N·m for vedvarende drift, med topper på opptil 1,4 N·m for korte anstrengelser på riflede hoder. Som referanse krever en standard M4-bolt strammet til 70 % belastning ca. 2,8 N·m. Dette gapet har direkte implikasjoner for fellesdesign.

Tommelskruer bør ikke være det primære klemelementet i skjøter som er avhengige av friksjon for å overføre skjærbelastninger mellom paneler. Deres hensiktsmessige rolle er posisjonsbevaring - å holde et dekselpanel mot dens sammenfallende overflate for å forhindre rasling, opprettholde EMI-pakningskomprimering innenfor arbeidsområdet, eller hindre en hengslet dør fra å svinge åpen - ikke strukturell lastoverføring. Når designere spesifiserer tommelskruer som forventer at de skal klemme med samme pålitelighet som en tiltrukket maskinskrue, er resultatet feltrapporter om paneler som vibrerer løs, pakninger som ikke tetter, eller deksler som kan forskyves ved håndtrykk.

Følgende referanseverdier hjelper til med å angi realistiske designparametere når du spesifiserer tommeskruer med flate hode i panelsammenstillinger:

Disse verdiene forutsetter et riflet hode med tilstrekkelig grepsoverflate. Et glatt eller slitt hode reduserer oppnåelig dreiemoment med 30–50 %, noe som flytter mange applikasjoner helt ut av deres funksjonelle dreiemomentvindu. Dette er grunnen til at riflet tilstand er en vedlikeholdsrelevant spesifikasjon, ikke bare en estetisk, for tommelskruer som brukes ofte i løpet av levetiden.

Ikke-standard flathode-tommelskruekonfigurasjoner og når tilpasset verktøy er berettiget

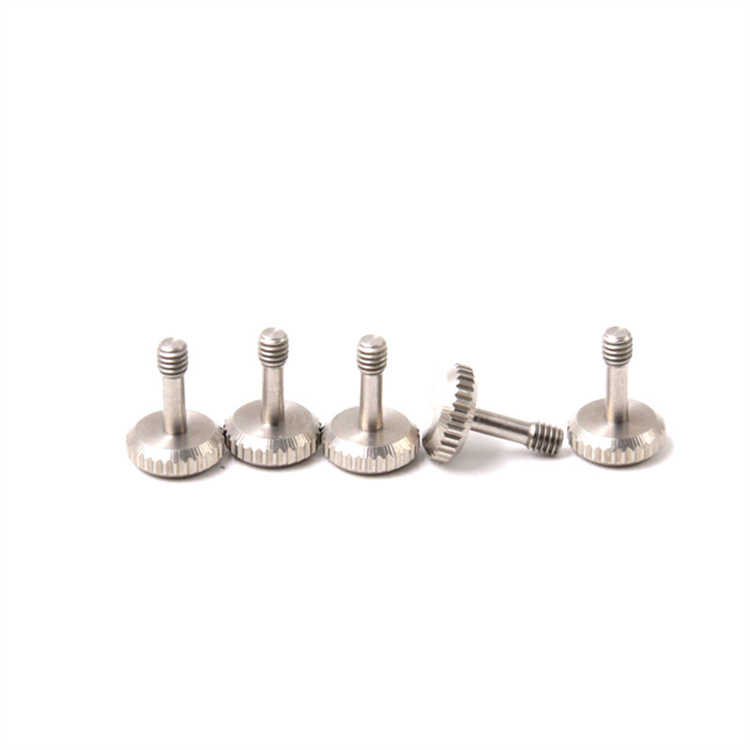

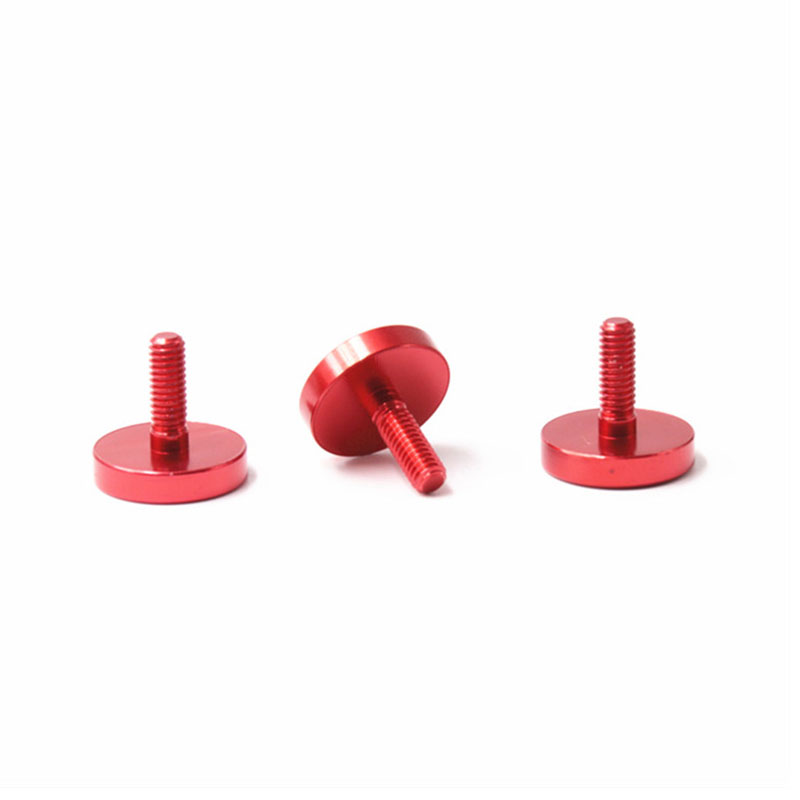

Standard katalog-flathode-tommelskruer dekker et veldefinert område av størrelser, gjengestigninger og hodediametre, men produktdesignbegrensninger presser ofte bruksområder utenfor dette området. Utvidede hodediametere for større grepsområde, hoder med redusert profil for tynn panelklaring, hybride knurl-pluss-sporhoder for både hånd- og verktøydrift, og tilpassede skaftlengder for spesifikke paneltykkelser er alle vanlige krav som katalogprodukter ikke kan tilfredsstille. Å forstå når tilpasset verktøy er økonomisk forsvarlig kontra når en katalogvare med designtilpasning er tilstrekkelig, er en praktisk anskaffelsesbeslutning som påvirker både enhetskostnad og ledetid.

Tilpasset verktøy for tommelskruer med kaldhodede flathoder blir kostnadsberettiget når følgende betingelser er oppfylt:

• Årlig volum overstiger omtrent 5 000–10 000 stykker - under denne terskelen overstiger verktøyavskrivningskostnaden per stykke typisk premien for en modifisert katalogartikkel eller CNC-maskinert alternativ
• Den ikke-standardiserte dimensjonen er i kaldhodegeometrien (hodediameter, hodehøyde, riflet OD) snarere enn i sekundære funksjoner - kaldhodeverktøy gir relativt beskjedne kostnader sammenlignet med volumbesparelser per stykke, mens sekundære CNC-funksjoner kan legges til et standardemne uten nye hodematriser
• Applikasjonen har en definert flerårig produksjonshorisont - tommelskruedesign i stativutstyr, testinstrumentering og industrielle kabinetter er vanligvis stabile i 5–10 år, noe som gir tilstrekkelig tid til å amortisere verktøyinvesteringer
• Funksjonelle krav kan ikke oppfylles ved å etterbehandle et standardemne - hvis hodediameteren er begrensningen, kan sekundærdreiing åpne det til en større diameter, men kan ikke øke materialet i et kaldhodet emne; en ny terning er det eneste alternativet

Suzhou Anzhikou Hardware Technology Co., Ltd. har samlet over 20 års erfaring med ikke-standard skruetilpasning, med et ingeniørteam på 10 spesialister som evaluerer kundetegninger for å identifisere den mest kostnadseffektive produksjonsruten – enten det er et modifisert standardemne, en ny kaldskjæringsdyse eller en CNC-dreid del fra stanglager. For kunder som eksporterer til markeder på tvers av Asia, Europa og Nord-Amerika, leverer Anzhikou også dimensjonal samsvarsdokumentasjon tilpasset de relevante regionale standardene, noe som reduserer byrden på kundenes egne innkommende inspeksjonsprosesser.
