Set Screws & Grub Screws: Professional Industry Knowledge Guide

Hvorfor grubskruer skal fjernes - og hvordan forhindre det

En av de vanligste feltfeilene med socket settskruer er unbrakonøkkelstrip-out, hvor unbrakonøkkelen ikke lenger biter og skruen blir umulig å kjøre eller fjerne. Dette skjer sjelden fordi skruen er defekt - det kommer nesten alltid ned til tre årsaker som kan forebygges: å bruke feil nøkkelstørrelse, bruke dreiemoment på en slitt eller underdimensjonert unbrakonøkkel, eller installere skruen med feiljustert verktøy som runder av hylsehjørnene på den aller første svingen. Den indre sekskanten i en stikkskrue er presisjonsformet, og selv en 0,1 mm nøkkel-til-sokkel mistilpasning øker dramatisk kontaktbelastningen per hjørne, og akselererer slitasjen.

Materialkvaliteten til skruen spiller også en direkte rolle. Grade 45H rustfrie settskruer har en mykere sokkel enn Grade 14.9 legert stål versjoner maskinert fra 40Cr eller SCM435 stål. Når applikasjoner med høyt dreiemoment krever rustfritt materiale for korrosjonsmotstand, er bytte til en TORX- eller spline-socket settskrue i stedet for en standard sekskantet oppgradering - spline-drev fordeler dreiemoment over flere kontaktpunkter og reduserer risikoen for striping med over 30 % sammenlignet med sekskanthylser med tilsvarende skruestørrelser. Hos Suzhou Anzhikou er ikke-standard stasjonskonfigurasjoner inkludert spline, tri-lobe og doble sekskantede fatninger tilgjengelige på tilpassede skruer ned til M2 diameter.

Velge riktig skruepunktstil for din applikasjon

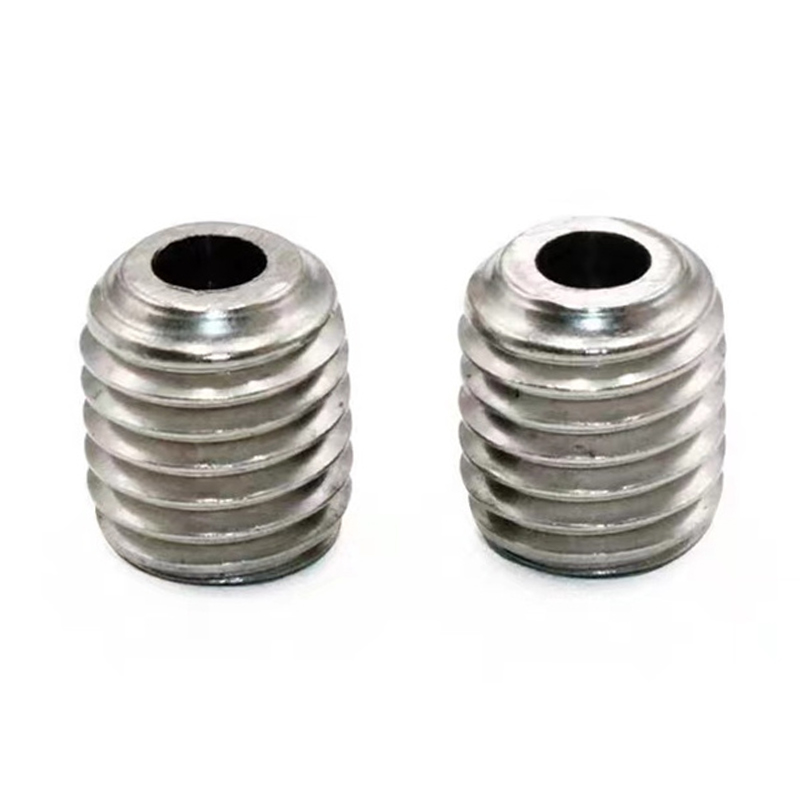

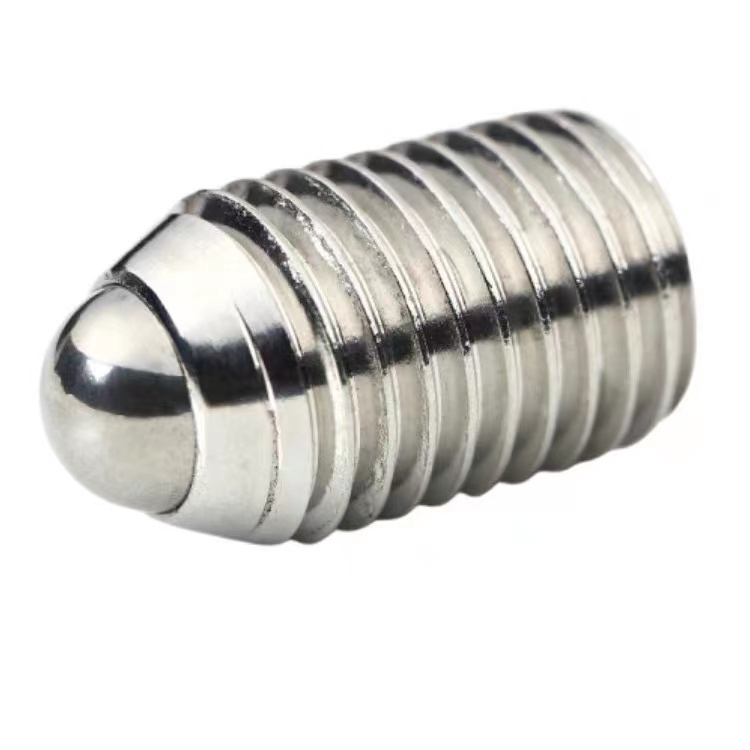

Punktgeometrien til en settskrue er ikke kosmetisk - den bestemmer hvordan belastningen overføres, om den tilhørende akselen er permanent merket, og om skruen vil løsne under vibrasjon. Å velge feil punkttype er en hyppig årsak til for tidlig løsning, skade på akselen og posisjonsavvik i presisjonsmontasjer. De fem mest brukte punktstilene tjener hver sin særskilte mekaniske hensikt:

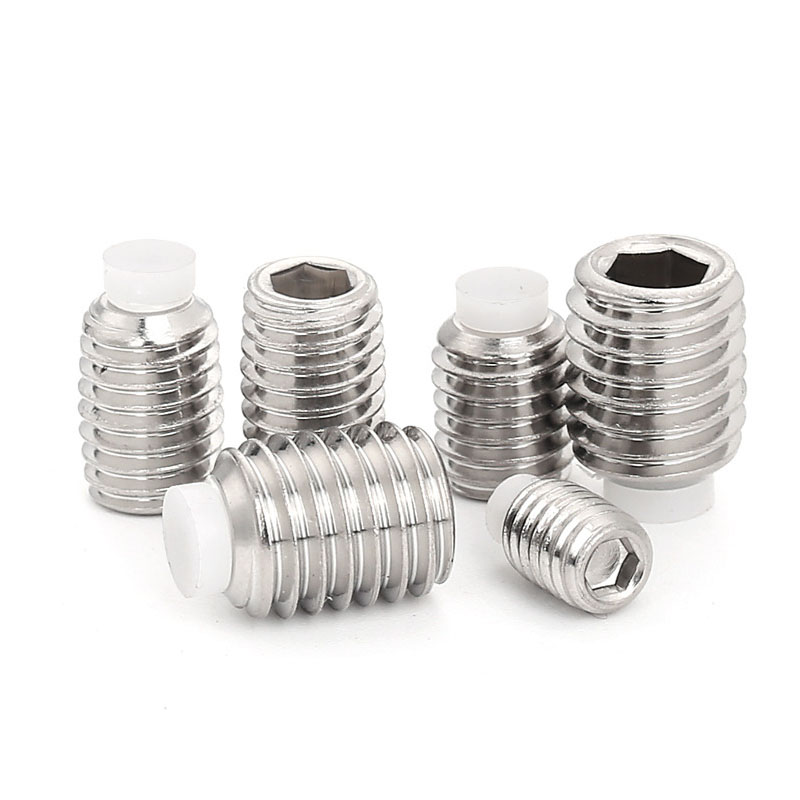

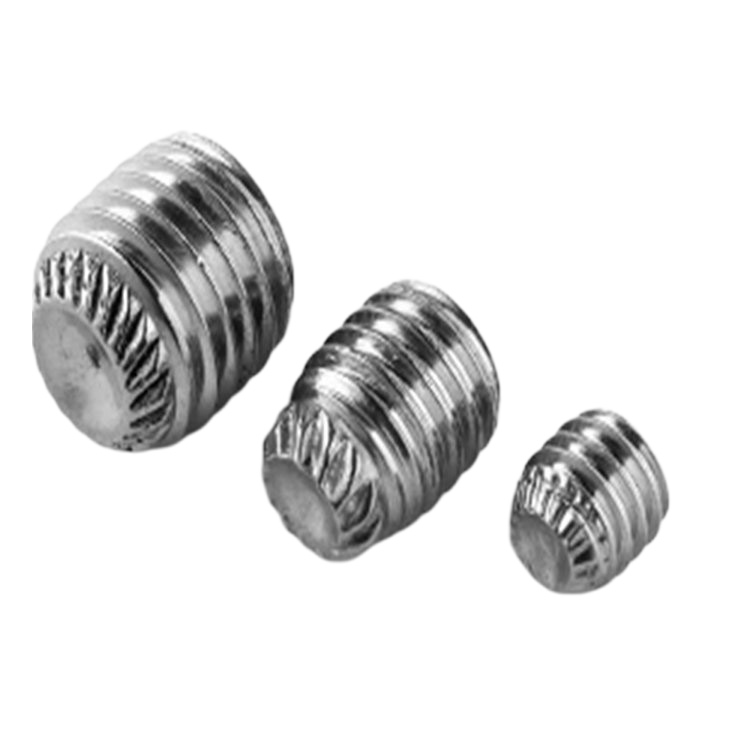

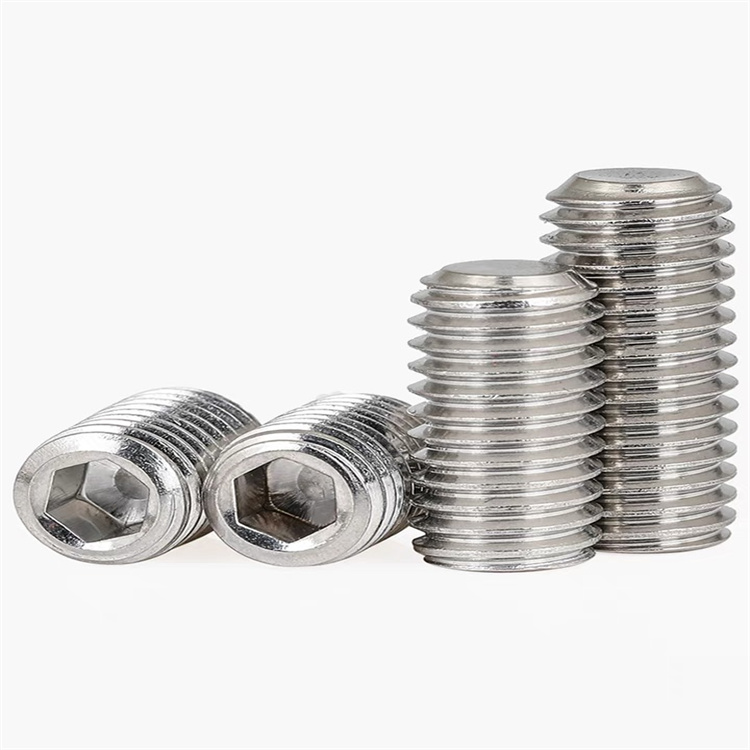

I praksis utgjør cuppoenget over 70 % av settskrue bruk globalt fordi det gir et sterkt bitt uten å kreve en forhåndsboret innrykk på skaftet. For optiske instrumenter, presisjonsaktuatorer eller en hvilken som helst enhet der akselfjerning og reposisjonering forventes, er det flate punktet det riktige valget – det fordeler klembelastningen over et bredere område og etterlater ingen permanent vitnemerke. Hundepunktskruer er spesielt nyttige i indekseringsjigger og skivemekanismer, der den forlengede sylindriske nesen griper inn i et kryssboret hull i akselen for å eliminere rotasjonsspill helt.

Dreiemomentspesifikasjoner og den skjulte risikoen for overstramming av skruer

De fleste ingeniører bruker instinktivt tiltrekkingsmoment på settskruene – en fast sving til den føles tettsittende. Denne tilnærmingen er problematisk fordi stiftskruer, i motsetning til gjennomgående bolter, ikke har noen bolthodeflens for å signalisere klembelastning gjennom taktil tilbakemelding. Å overstramme en settskrue med liten diameter er ekstremt enkelt og har to destruktive utfall: gjengestriping i det tappede hullet (spesielt i aluminiumshus) og innvendig sekskantdeformasjon som forhindrer fremtidig fjerning.

De anbefalte setemomentene for standard skruer i legert stål (kvalitet 14.9) er som følger, og bør behandles som øvre grenser i stedet for mål:

• M2 (sekskantnøkkel 0,9 mm): 0,1 – 0,15 N·m
• M2,5 (sekskantnøkkel 1,3 mm): 0,2 – 0,3 N·m
• M3 (sekskantnøkkel 1,5 mm): 0,4 – 0,6 N·m
• M4 (sekskantnøkkel 2,0 mm): 1,0 – 1,5 N·m
• M5 (sekskantnøkkel 2,5 mm): 2,0 – 3,0 N·m
• M6 (sekskantnøkkel 3,0 mm): 4,0 – 5,5 N·m
• M8 (sekskantnøkkel 4,0 mm): 9,0 – 12,0 N·m

Når vertsmaterialet er aluminiumslegering (f.eks. 6061-T6), reduser dreiemomentverdiene ovenfor med omtrent 40 % for å unngå uttrekking av gjenger. For applikasjoner i vibrasjonsutsatte miljøer - motorer, girkasser, pumper - er det mer pålitelig å påføre en liten mengde av middels sterk gjengelåsemasse (tilsvarer Loctite 243) på gjengene før installasjon enn å stole på dreiemoment alene. Dette eliminerer behovet for overdreven klemkraft samtidig som det opprettholdes et bruddmoment som motstår selvløsing under sykliske belastninger.

Materialvalg utover rustfritt: Når skal du bruke legeringsskruer, messing eller titan

Standardantakelsen for korrosjonsbestandige settskruer er rustfritt stål - typisk A2 (304) eller A4 (316). Selv om dette er passende for de fleste miljøer, er det ikke alltid det optimale valget, og å velge feil materiale fører til problemer som først viser seg etter installasjon. Å forstå avveiningene mellom tilgjengelige materialer er avgjørende for presisjons- og spesialapplikasjoner.

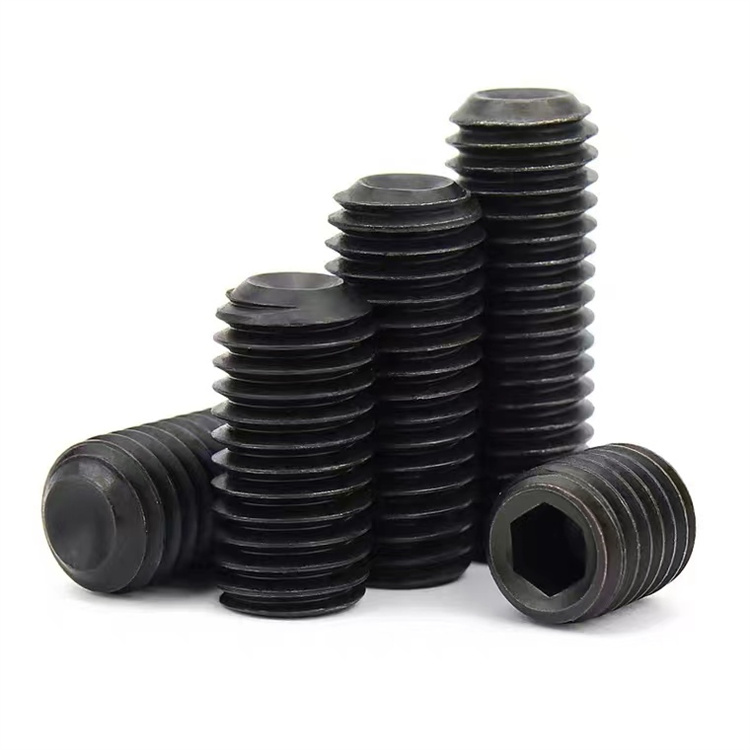

Legert stål (12,9 / 14,9 klasse)

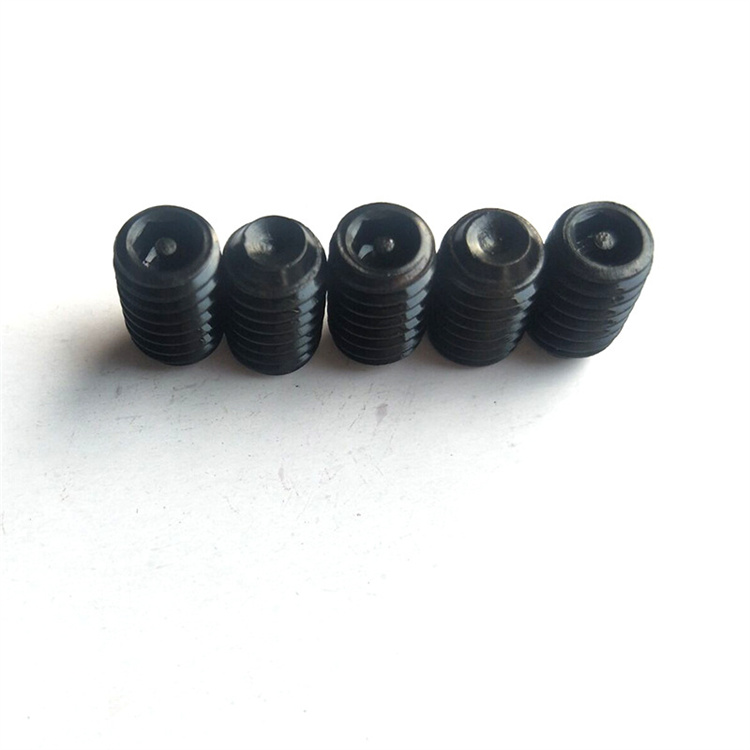

Settskruer av svart oksid eller sink-fosfatbelagt legert stål tilbyr den høyeste hardheten og innvendige sokkelstyrken for alle standardalternativer. Den varmebehandlede kjernen (typisk SCM435 eller 40Cr stål) motstår deformasjon av sokkel under høyt dreiemoment, noe som gjør disse til det riktige valget for applikasjoner med høy klemkraft på herdede aksler. De er ikke egnet for fuktige eller kjemisk aggressive miljøer uten ekstra overflatebeskyttelse.

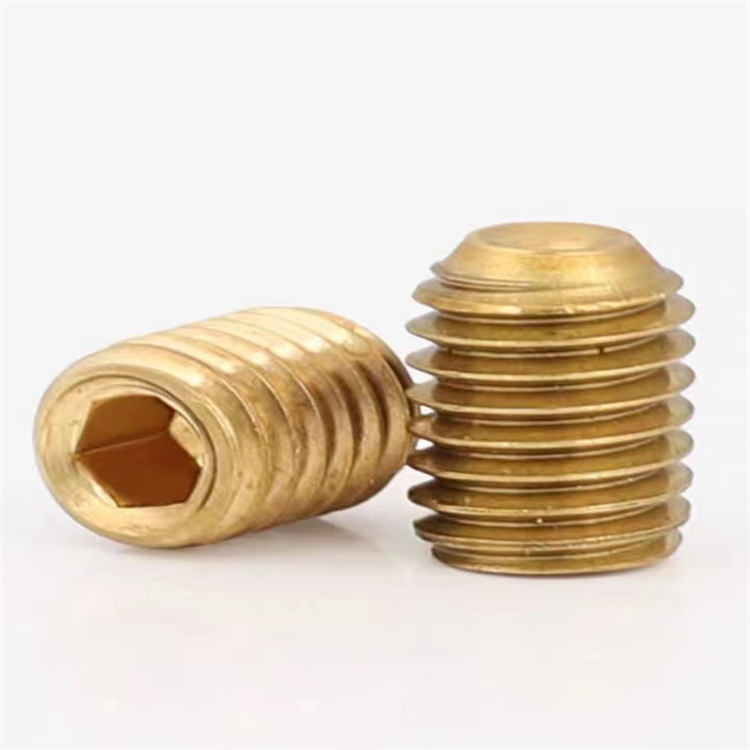

Settskruer av messing

Messingskruer er ikke-magnetiske, gnistfrie og elektrisk ledende - egenskaper som gjør dem uunnværlige i elektronikk, eksplosive miljøer og presisjonsinstrumenter der jernholdig maskinvare vil forårsake interferens. Den mykere messingspissen forhindrer også riper på polerte rustfrie eller kromskafter. Deres lavere hardhet betyr at messingsettskruer aldri bør brukes i klemmeroller med høyt dreiemoment, men for justeringsskruer, jordingskontakter og sensorplassering i medisinsk utstyr eller laboratorieutstyr er messing ofte det eneste passende valget.

Settskruer i titan

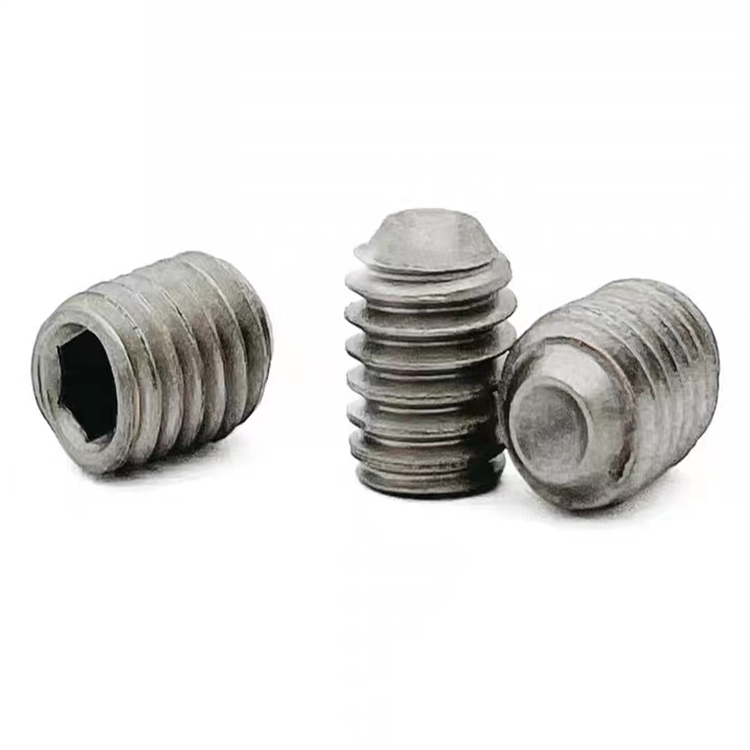

Titanium grade 5 (Ti-6Al-4V) skruer er spesifisert i romfart, avansert sykling og medisinsk utstyr der vektreduksjon er kritisk og korrosjonsbestandighet i kroppsvæsker eller aggressive atmosfærer er nødvendig. Med omtrent 56 % av vekten til tilsvarende rustfritt stål, gir titan settskruer betydelige massebesparelser i sammenstillinger der dusinvis av festemidler brukes. Galling — titans tendens til kaldsveising under glidende kontakt — må håndteres ved å påføre anti-fast sammensetning på gjenger før installasjon.

Trådengasjementlengde: Den mest oversett parameteren i settskruedesign

I motsetning til en standard bolt hvor gjengeinngrep kan bekreftes visuelt ved å telle utsatte gjenger, sitter en settskrue helt nedsenket i et blindtappet hull – noe som gjør det umulig å verifisere inngrepsdybden ved syn etter installasjon. Utilstrekkelig gjengeinngrep er en av de viktigste årsakene til feil ved uttrekking av settskruer under aksial belastning, og det er nesten alltid en designfeil snarere enn en produksjonsfeil.

Den minste gjengeinngrepslengden som kreves for å utvikle skruens fulle strekkfasthet avhenger av den relative hardheten til skruen og det tappet materiale. Følgende retningslinjer gjelder for standard settskruer:

• Legert stålskrue i stålhus: Minimum inngrep = 1,0× skruens nominelle diameter (f.eks. M6 trenger minst 6 mm gjengeinngrep).
• Legert stålskrue i aluminiumshus: Minimum inngrep = 1,5–2,0× skruens nominelle diameter for å kompensere for lavere strekkfasthet til aluminiumsgjenger.
• Rustfri skrue i plasthus: Minimum inngrep = 3,0× skruens nominelle diameter; spiralformede innsatser (f.eks. Helicoil) anbefales sterkt.
• I vibrasjonsmiljøer: Legg til 25–50 % til minimumsverdiene ovenfor som en sikkerhetsmargin mot progressiv løsning.

Når husets veggtykkelse ikke tillater tilstrekkelig inngrepsdybde, er løsningen å enten øke skruediameteren eller bytte til en lengre stiftskrue og bruke en gjennomgående boltdesign. Hylseskruer med tilpasset lengde – inkludert ikke-standardlengder som ikke er tilgjengelig i kataloglager – kan produseres til eksakte spesifikasjoner, noe som er et vanlig krav for designere av presisjonsmekanismer som arbeider med kompakte hus.

Løsningsløsninger som er spesifikke for skruer i roterende enheter

Standard settskruer som brukes til å feste trinser, gir, kam og krager på roterende aksler er blant de mest vibrasjonsutsatte festene i enhver maskin. I motsetning til flensfester som drar nytte av friksjon under boltehodet, er stiftskruer helt avhengige av gjengefriksjon og punkt-til-aksel-inngrep for å motstå å løsne. I kontinuerlig roterende sammenstillinger - spesielt de med retningsvendinger, start-stopp-sykluser eller ubalanserte belastninger - er dette ofte utilstrekkelig uten ytterligere tiltak.

De mest effektive anti-løsningsstrategiene for settskruer i roterende applikasjoner, rangert fra enkleste til mest robuste, er:

• Dobbel settskruestabling: Installer to settskruer av samme størrelse i samme gjengede hull, med den indre skruen satt til riktig moment og den ytre skruen strammet godt mot den. Den kompressive forspenningen mellom de to skruene øker motstanden mot selvløsing dramatisk uten noen ekstra komponenter.
• Offset doble settskruer: Bruk to tappet hull i 90° eller 120° forskyvning rundt omkretsen av navet. Dette fordeler klembelastningen jevnere rundt akselen og hindrer akselen i å spenne eller forskyve seg aksialt under eksentriske belastninger.
• Nylon-patch settskruer: Disse har en forhåndspåført nylonlapp på gjengeflankene som deformeres til den tilhørende gjengen ved installasjon, og skaper en mekanisk lås som ikke er avhengig av friksjon alene. Effektiv for bruksområder der flytende gjengelåser er forbudt.

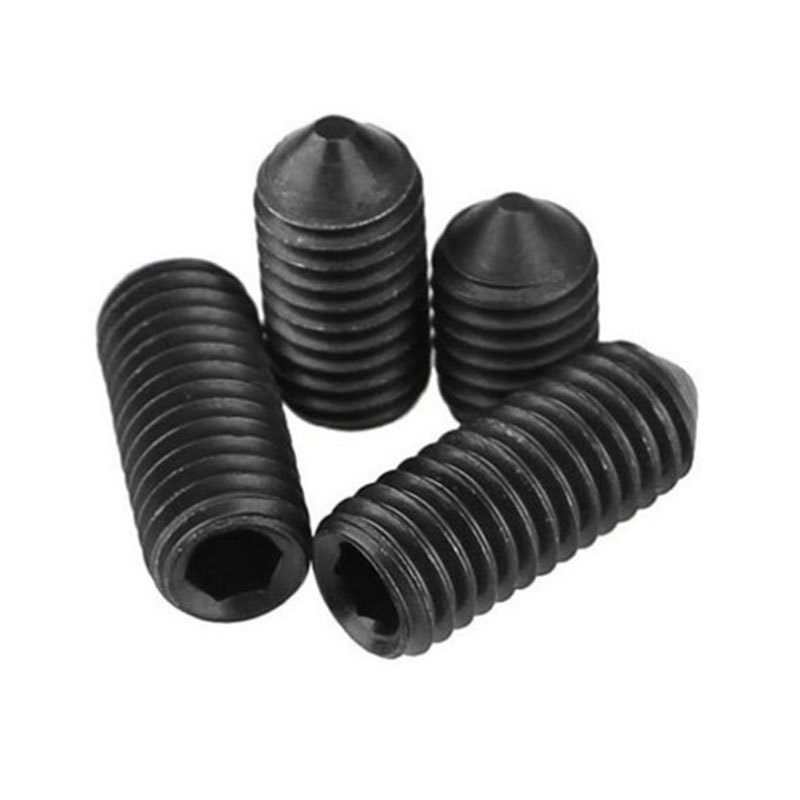

• Forborede akselinnrykk: For permanente installasjoner skaper en liten konisk fordypning boret inn i akselen ved settskruens kontaktpunkt – tilpasset en konisk settskrue – en positiv mekanisk forrigling som motstår både rotasjons- og aksialbevegelse selv under kraftig vibrasjon.

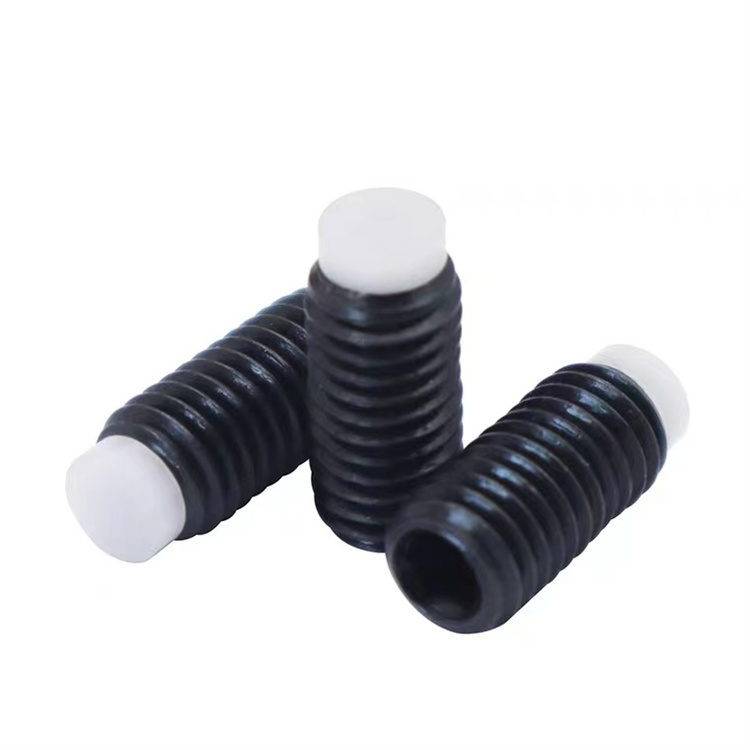

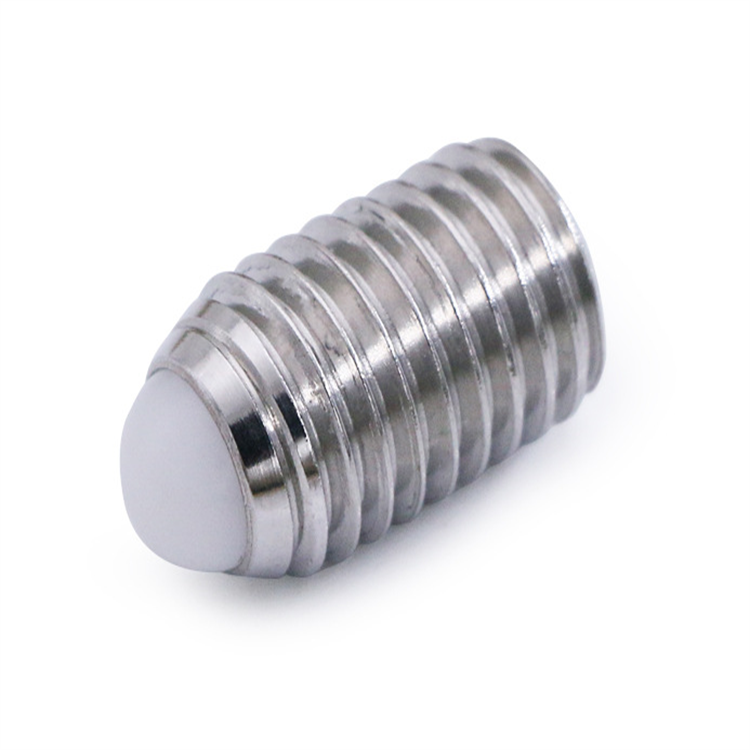

Settskruer med nylonlapp og helnylontupp er spesialtilpassede gjenstander som krever spesifikt produksjonsverktøy. Suzhou Anzhikous produksjonsevne inkluderer nyloninnsatsskruer med lappdekning optimalisert for engangs- eller flerbruksinstallasjonssykluser, produsert til kundespesifiserte gjengestørrelser, lengder og punktgeometrier.
