Hulltoleranse og passformsklassifisering for nagler med flatt hode – hvorfor klaringspassform ikke alltid er det riktige valget

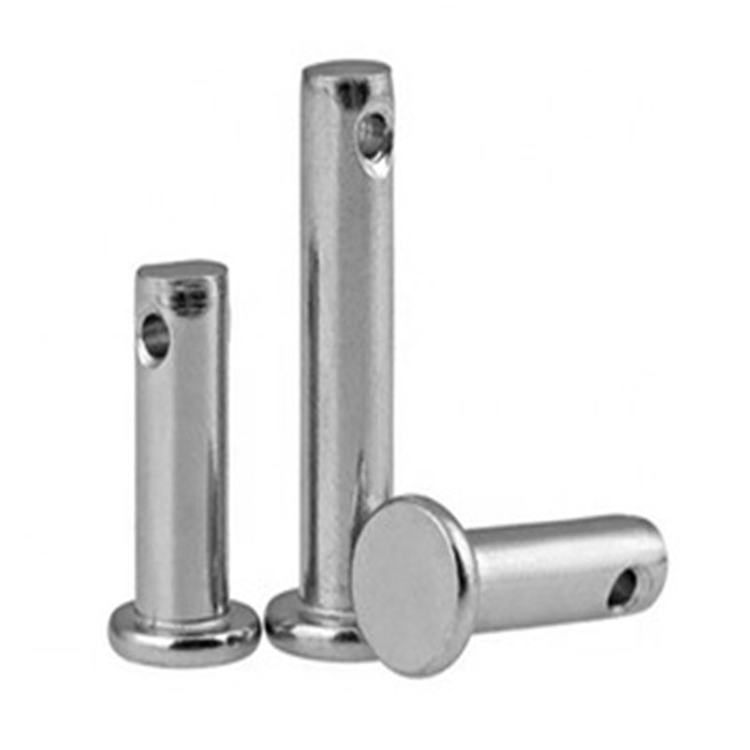

En gaffelnagle med flatt hode med et tverrhull kombinerer to mekaniske funksjoner i en enkelt del: Naglekroppen overfører skjærbelastning mellom sammenføyde deler ved å ligge mot hullveggene, mens tverrhullet i bakenden aksepterer en splint, splittstift eller klips som holder sammenstillingen aksialt. Passformen mellom nagleskaftet og dens matchende hull i gaffelen og gaffelen må velges med begge funksjonene i tankene - en passform som er optimalisert utelukkende for enkel montering vil kompromittere skjærlastfordelingen, mens en passform optimalisert kun for lastoverføring gjør installasjonen upraktisk og forhindrer den svake vinkelleddingen som gaffelforbindelser er spesielt designet for å tillate.

ISO 286-1-tilpasningsklassifiseringer som brukes i applikasjoner med gaffelstifter deler seg inn i tre praktiske soner. En klaringspasning (H8/f7 eller H9/d9) tillater fri rotasjon og enkel innsetting, noe som gjør den til standard for dreie- og hengselapplikasjoner der kontinuerlig artikulasjon forventes. En overgangspasning (H7/k6 eller H7/m6) gir nesten null klaring med sporadiske forstyrrelser, hensiktsmessig når skjøten må bære skjæring uten sidespill, men likevel demonteres for vedlikehold. En interferenspasning (H7/p6 eller tettere) låser pinnen permanent i gaffeløret – brukes når naglen ikke er beregnet for fjerning og lastoverføringen må maksimeres. Å velge en klaringspasning i en strukturell skjærapplikasjon fordi den er enklere å installere, introduserer slitasje mellom tappen og hullveggen: den lille sykliske glidebevegelsen under belastning eroderer gradvis begge overflatene, forstørrer hullet og reduserer det effektive lagerområdet med 20–40 % i løpet av levetiden.

Krysshullsposisjonen legger til en ytterligere toleransebegrensning som ikke finnes i standard solide nagler. Hullet må være plassert innenfor en spesifikk aksial avstand fra bakenden for å sikre at holdepinnen frigjør overflaten til den sammenpassende delen når den er installert. Et tverrhull plassert for nær haleavfasningen reduserer nettseksjonen på det svakeste punktet på naglen; for langt innover, og splinten kan ikke settes inn etter montering. Suzhou Anzhikou Hardware Technology Co., Ltd. produserer gaffelnagler med flatt hode med krysshullsposisjonstoleranser som holdes av CNC-utstyr innenfor ±0,05 mm fra spesifisert aksial plassering, noe som sikrer at holdestiftens funksjon bekreftes dimensjonalt før forsendelse i stedet for oppdaget under montering.

Naglelagerspenning versus avrivning av ark — hvilken feilmodus kontrollerer ledddesignet ditt

Naglet skjøtdesign involverer to konkurrerende bruddmoduser som begge må kontrolleres uavhengig av hverandre: lagersvikt på nagleskaftet mot hullveggen, og utrivnings- (eller utskjærings-) svikt i platematerialet mellom naglehullet og kanten av delen. Hvilken modus som styrer avhenger av forholdet mellom kantavstand og hulldiameter, den relative styrken til nagle og platemateriale, og om naglen er i enkel eller dobbel skjærkraft. Å designe etter ett kriterium mens man ignorerer det andre gir skjøter som svikter ved belastninger godt under det tiltenkte designpunktet.

Bærespenning i naglen beregnes som påført skjærkraft delt på projisert lagerareal (skaftdiameter × platetykkelse). For en stålnagle i en aluminiumsplate er det nesten alltid lagersvikt i aluminiumsplaten som styrer før nagleskaftet gir etter - aluminiumets lagerflytegrense (typisk 380–480 MPa for 6061-T6) nås i god tid før stålnaglen deformeres. I denne materialkombinasjonen er økende naglediameter mer effektivt for å redusere lagerspenningen enn å øke naglematerialets styrke, fordi det projiserte området skalerer med diameter mens materialstyrkeforskjellen allerede er stor.

Utrivningsfeil oppstår når platematerialet mellom hullkanten og delkanten skjæres langs to parallelle plan. Minste kantavstand for å forhindre utrivning er typisk 1,5× hulldiameteren for aluminiumslegeringer og 1,25× for stål, i henhold til naglestandarder for romfart (som MIL-HDBK-5 og EN 9347). Under disse terskelverdiene synker skjøtens utrivningsstyrke ikke-lineært - halvering av kantavstanden fra 1,5D til 0,75D kan redusere utrivningsstyrken med opptil 65 %, ikke 50 %, på grunn av spenningskonsentrasjonseffekter ved hullgrensen. En praktisk designsjekk sammenligner lagerets tillatte spenning mot utrivning tillatt for den faktiske kantavstanden, og dimensjonerer skjøten til den laveste av de to verdiene.

For gaffelstift nagler med flatt hode spesifikt påvirker den flate hodegeometrien hvordan lagerbelastningen fordeles over platens tykkelse. Et flatt (forsenket) hode fordeler belastningen mer jevnt gjennom grepslengden enn et utstående hode i applikasjoner der hodet er i flukt med paneloverflaten, men det fjerner også materiale fra skaftet ved forsenkningsdybden – noe som reduserer det effektive skjærområdet ved hode-skaft-krysset. Denne skjærarealreduksjonen må tas med i enkeltskjærfuger hvor lastoverføringsplanet faller sammen med forsenkningssonen.

Materialsammenkoblingsstrategi for nagler i ulik metallmontering

Galvanisk korrosjon mellom en nagle og dens tilhørende platemateriale er en langsiktig strukturell risiko som får mangelfull oppmerksomhet på designstadiet. I motsetning til boltede skjøter, kan nagler ikke periodisk fjernes og belegges på nytt - korrosjonsproduktoppbygging ved nagle-plate-grensesnittet er en permanent ansamling som utvider naglehullet, introduserer strekkbøylespenninger i det omkringliggende arket, og til slutt forårsaker den karakteristiske "røykende nagle"-feilen som er synlig som hvite oksidstriper som stråler ut fra naglehull i et aluminium. Den galvaniske potensialforskjellen mellom nagle og plate må håndteres fra begynnelsen, ikke behandles som et vedlikeholdsproblem.

Følgende tabell oppsummerer vanlige sammenkoblinger av nagle-til-ark-materiale, deres galvaniske kompatibilitet og anbefalte avgrensninger der sammenkoblingen er nødvendig av mekaniske årsaker:

En viktig nyanse er at arealforhold forsterker galvanisk skade. En liten nagle (anode) i kontakt med et stort ark (katode) korroderer langt raskere enn omvendt - det lille anodeområdet konsentrerer korrosjonsstrømmen. Dette er grunnen til at bruk av en stålnagle i en kobber- eller rustfri plate er mindre skadelig enn omvendt, selv når potensialforskjellen er identisk. For tilpassede naglemontasjer der materialparing er diktert av strukturelle eller konduktivitetskrav i stedet for galvaniske preferanser, jobber Anzhikous produksjonsteam med kunder for å spesifisere kompatible overflatebehandlinger som avbryter den elektrokjemiske banen uten å kompromittere det mekaniske grensesnittet.

Kaldstyrende prosessvariabler som bestemmer naglehodeintegritet i høyvolumsproduksjon

Sprekking av naglehode, ufullstendig hodeformasjon og hode-til-skaft konsentrisitetsfeil er de tre vanligste kaldhodedefektene i nagleproduksjon, og alle tre har sin opprinnelse i kontrollerbare prosessvariabler i stedet for materialkvalitet. Å forstå disse variablene hjelper innkjøpsingeniører med å skrive meningsfulle innkommende inspeksjonskriterier og vurdere om en leverandørs prosesskapasitet er tilstrekkelig for applikasjonen – i stedet for å stole utelukkende på endelige dimensjonskontroller som fanger opp feil først etter at de er produsert.

Hodesprekker oppstår når trådmassens duktilitet er utilstrekkelig for graden av deformasjon som påføres av overskriftsdysen. Det forstyrrende forholdet - forholdet mellom den opprinnelige tråddiameteren og hodediameteren - bestemmer hvor mye plastisk belastning materialet må tåle. For en nagle med flatt hode med en hodediameter på 2,5× skaftdiameteren, overstiger overflatebelastningen ved hodeomkretsen under formingen 150 %. Materialer med lave verdier for reduksjon i området (RA), eller tråd som har blitt arbeidsherdet ved feil trekking, kan ikke takle denne belastningen uten å sprekke ved hodets periferi. Å spesifisere wire med minimum RA på 60 % for messing og 65 % for stålnagler er en praktisk inngående materialkontroll som korrelerer direkte med kursavkastningsrater.

Hode-til-skaft konsentrisitet kontrolleres av dysejustering og trådmatingskonsistens. En feiljustert styrestempel forskyver hodets senter i forhold til skaftets akse, og produserer et eksentrisk hode som skaper ujevnt lagertrykk mot forsenkingen når den er installert. For nagler med flatt hode, fører til og med en eksentrisitet på 0,1 mm hodet til å gynge i forsenkingen i stedet for setet i flukt, og etterlater et gap på den ene siden som tillater fretting-bevegelser og eventuelt utmattelsessprekker ved forsenkningskanten. Konsentrisitetstoleranser strammere enn 0,08 mm TIR (total indikatorutløp) mellom hode og skaft er oppnåelig med moderne kaldstyrt utstyr, men krever regelmessig overvåking av stanseslitasjen – et prosesskontrolltrinn som Suzhou Anzhikou Hardware Technology Co., Ltd. integrerer som et planlagt vedlikeholdsintervall på tvers av sin flåte med mer enn 200000000 maskin nøyaktighet. 9001:2015-sertifisering krever på tvers av eksportpartier sendt til 40 land over hele verden.

For gaffelstift flat head rivets with cross holes, an additional process variable is the timing and method of cross hole drilling relative to head formation. Drilling after heading allows the cross hole to be positioned relative to the formed head geometry — the correct sequence for applications where head-to-hole axial distance is a functional requirement. Drilling before heading risks distorting the hole geometry during the heading operation if the hole falls within the deformation zone. The deformation boundary — the axial distance from the head face within which material flow occurs during upsetting — is approximately 1.5× to 2× the shank diameter for standard upsetting ratios, and the cross hole must be positioned outside this zone if pre-heading drilling is used.
