ISO 7380-1 vs ISO 7380-2: Forstå den strukturelle forskjellen mellom standard og flensede knapphodeskruer

ISO 7380 er publisert i to distinkte deler som ofte blandes sammen i anskaffelses- og teknisk dokumentasjon, noe som fører til feil erstatninger som kompromitterer felles ytelse. ISO 7380-1 definerer knapphodeskruen med et enkelt kuppelhode og ingen flens – hodelagerflaten er begrenset til den sirkulære undersiden av selve kuppelen. ISO 7380-2 definerer den flensede varianten, som legger til en integrert skiveflens under det kuppelformede hodet, og øker lageroverflatens diameter med omtrent 30 % til 40 % i forhold til hodediameteren for samme nominelle skruestørrelse. Denne forskjellen er ikke kosmetisk: flensen endrer fundamentalt trykkspenningsfordelingen ved skjøteflaten og avgjør om skruen er egnet for bruk i mykere underlagsmaterialer uten separat skive.

Hodehøyden spesifisert i ISO 7380-1 er nominelt lik en fjerdedel av den nominelle skruediameteren - betydelig lavere enn den tilsvarende ISO 4762 hodeskruen, hvis hodehøyde tilsvarer omtrent to tredjedeler av den nominelle diameteren. Denne reduserte hodehøyden er den definerende funksjonelle egenskapen til knapphodedesignet: den tillater bruk i grunne forsenkningslommer, gir et lavprofilert ytre utseende på monteringsoverflaten og reduserer risikoen for forstyrrelser med tilstøtende glidende komponenter eller deksler. Avveiningen er en proporsjonalt kortere inngrepsdybde for sekskanthylster, som direkte begrenser det maksimale installasjonsmomentet og dermed den oppnåelige forhåndsbelastningen – et verifiseringstrinn som ofte hoppes over når knapphoder velges utelukkende på grunnlag av deres lave profilutseende.

Lagerspenningsgrenser: Når ISO 7380-knapphoder krever en skive til tross for at standarden ikke krever en

Lagerspenningen som genereres under hodet til en ISO 7380 skrue under installasjon er høyere enn for en ekvivalent ISO 4762 hylster med samme nominelle diameter, fordi knapphodets lagerareal er mindre i forhold til bevisbelastningen som skruen tåler. Når denne lagerspenningen overstiger den komprimerende flytestyrken til leddmaterialet ved kontaktsonen, legges hodet progressivt inn i overflaten med hver termisk syklus eller vibrasjonshendelse, og eliminerer forbelastning og forårsaker leddavslapning uten noen synlig ekstern indikasjon på feil.

ISO 7380-2 flensknapphodet ble spesielt utviklet for å løse dette lagerspenningsproblemet i lettvektslegeringer uten å kreve en separat løs skivekomponent. Den integrerte flensen øker lagerarealet med en faktor på omtrent 1,6 til 1,9 avhengig av nominell størrelse, reduserer lagerspenningen proporsjonalt og utvider utvalget av underlagsmaterialer der skruen kan brukes med full belastning uten innstøpingsrisiko.

Egenskapsklassevalg for ISO 7380-skruer: hvorfor 10,9 ikke alltid er bedre enn 8,8 i knapphodeapplikasjoner

ISO 7380 knapphodeskruer er kommersielt produsert i egenskapsklassene 8.8 og 10.9 for karbon og legert stål, og i austenittisk rustfri kvalitet A2-70 og A4-70. Instinktet for å spesifisere den høyeste tilgjengelige egenskapsklassen for enhver strukturell festeapplikasjon er spesifikt problematisk for ISO 7380-knapphoder fordi den begrensende faktoren i de fleste knapphodeskjøter ikke er skruens strekkkapasitet, men muffens vridningskapasitet. Sekskantsokkelen i et ISO 7380-knapphode har en sokkeldybde som er omtrent 37 % kortere enn en ISO 4762-hodeskrue med samme nominelle diameter. Når en 10,9-grads skrue krever installasjonsmoment på 14 til 16 N·m for å oppnå bevisbelastningsforspenning, men den korte hylsen kan bare opprettholde 10 til 12 N·m før muffeforvrengning starter, blir den høyere egenskapsklassen kontraproduktiv.

Den praktiske veiledningen for valg av eiendomsklasse i ISO 7380 er derfor:

• M3 til M6 rekkevidde: Eiendomsklasse 8.8 passer for de fleste bruksområder. Hylsedybden i disse størrelsene gir pålitelig dreiemomentoverføring til 8,8 proof belastning uten risiko for sokkelskade når en ubrukt unbrakonøkkel med riktig størrelse brukes.
• M8 til M12 rekkevidde: Eiendomsklasse 10.9 blir gjennomførbar fordi den større absolutte sokkeldybden gir tilstrekkelig inngrep for det høyere momentkravet. Imidlertid må kontaktens tilstand overvåkes strengt - slitte unbrakonøkler på M8 og høyere kan strippe en 10,9-klasse ISO 7380-sokkel i en enkelt installasjon.
• Når maksimal forspenning er obligatorisk i små diametre: Vurder å bytte til ISO 4762 pipeskruer på samme sted i stedet for å oppgradere egenskapsklassen til en ISO 7380. Den høyere hodehøyden til ISO 4762 gir den hylsedybden som trengs for å trygt overføre 10,9-graders installasjonsmoment.
• Rustfrie stålkvaliteter (A2-70, A4-70): Anti-festeblanding og kontrollert installasjonshastighet er obligatorisk for rustfrie knapphoder i rustfrie tappet hull for å unngå gnaging.

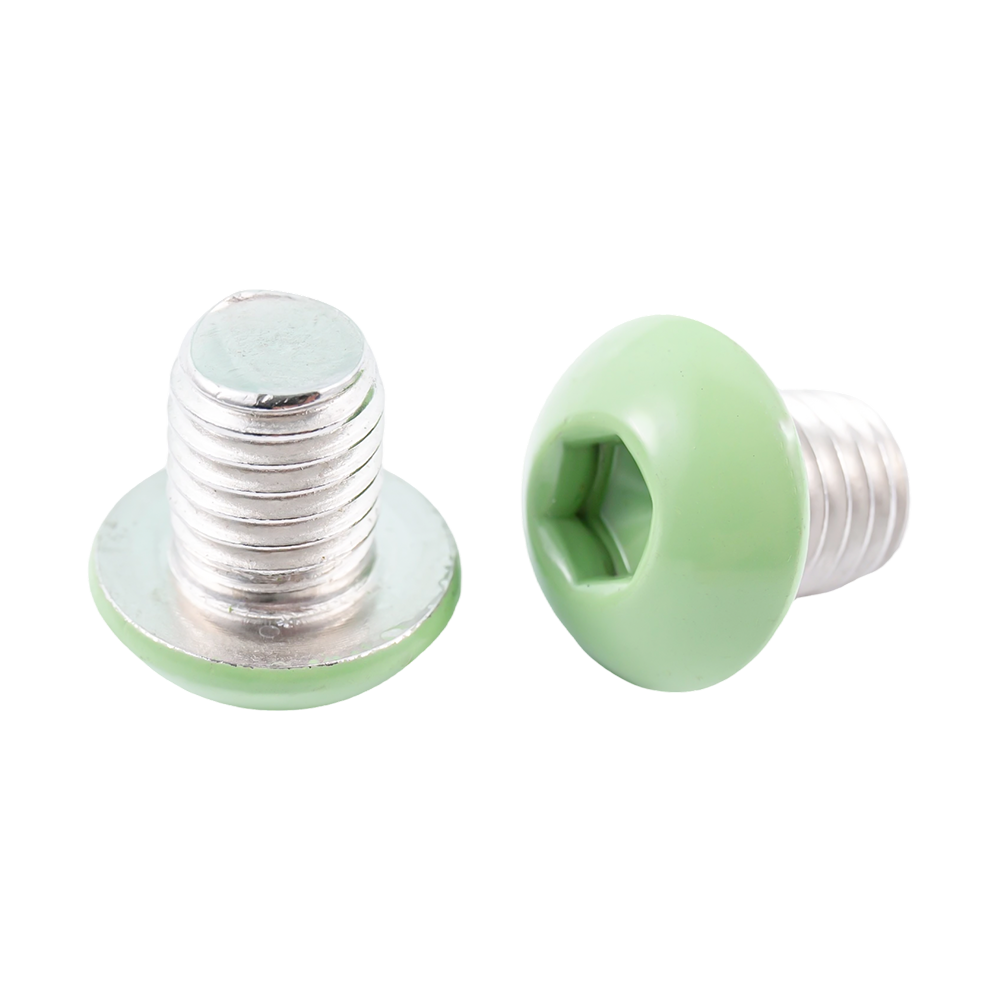

Overflatebehandlingsalternativer for ISO 7380-skruer og deres innvirkning på dimensjonsoverholdelse

ISO 7380 spesifiserer de mekaniske og dimensjonale egenskapene til skruen i ubestrøket tilstand, og overflatebehandlinger påført etter produksjon tilfører materiale til de ytre overflatene som må tas i betraktning ved verifisering av dimensjonsoverensstemmelse. Beleggalternativene som er mest brukt på ISO 7380 knapphodeskruer, sammen med deres dimensjons- og ytelsesimplikasjoner, er:

• Svart oksid: Legger til mindre enn 0,0005 mm på alle overflater og har ingen målbar effekt på trådklasse eller hodedimensjonal samsvar. Standard finish for innendørs mekaniske sammenstillinger, verktøyarmaturer og elektroniske kabinetter der et ikke-reflekterende svart utseende er spesifisert.
• Galvanisering av sink (klart eller gult kromat): Legger til 5 til 12 mikron per overflate. Plettering over 10 mikron på 6g gjenger risikerer tettpasning eller svikt i tykkelsen og krever at basisskruen produseres i en 6e toleranseklasse for å gi pletteringsgodtgjørelse.
• Nikkelbelegg: Gir en lys, korrosjonsbestandig overflate med 8 til 15 mikron per side. Nikkelbelagte knapphoder i applikasjoner med hudkontakt må testes for nikkelfrigjøring i samsvar med EU REACH Annex XVII Entry 27.
• Dacromet / geomet flakbelegg: Påført med en total tykkelse på 8 til 20 mikron, og gir 500 til 1000 timer saltspraymotstand uten risiko for hydrogensprøhet. Den høyere friksjonskoeffisienten (0,12 til 0,16) må tas med i dreiemomentspesifikasjonen – det samme installasjonsmomentet gir omtrent 15 % mindre forspenning sammenlignet med sinkbelagte skruer.
• PVD-belegg (TiN, CrN, DLC): Påført ved 1 til 4 mikron, legger PVD til ubetydelig dimensjonsvekst samtidig som det gir overflatehardhet på 1500 til 5000 HV. Spesifisert i avanserte sykkelkomponenter, medisinsk utstyr og optiske presisjonsinstrumenter.

Design for forsenkning og klaringshull for ISO 7380-installasjoner: Unngå de vanligste tegnefeilene

ISO 7380-knapphodeskruer er oftest installert i forsenkede hull som forsenker det kuppelformede hodet under eller i flukt med monteringsoverflaten. Geometrien til disse forsenkningene er rutinemessig angitt feil på tekniske tegninger. De tre vanligste tegningsfeilene for ISO 7380 forsenkningsspesifikasjoner og deres konsekvenser er:

• Spesifisering av forsenkningsdybde lik nominell hodehøyde: Med dimensjonstoleranser på både skruen og den bearbeidede forsenkningen, vil kuppelen enten stikke litt over overflaten eller sitte under flush. Riktig praksis legger til 0,1 mm til 0,2 mm til den nominelle hodehøyden når du spesifiserer forsenkningsdybden for å sikre konsekvent flukt-eller-under-sete.
• Bruk av en flatbunnet forsenkning for kuppelformede hoder: En flatbunnet sylindrisk forsenkning kontakter kuppelen bare ved dens omkretskant, og skaper en linjekontakt som konsentrerer spenningen og gir ingen sidestabilisering for skruehodet under skjærbelastning. Riktig forsenkningsdiameter er 0,3 mm til 0,5 mm større enn den nominelle hodediameteren.
• Kunne ikke spesifisere sekskantnøkkeltilgangsklaring over forsenkningen: Design som gir bare 5 mm til 8 mm klaring over forsenkningen krever enten en sekskantnøkkel med kule (som reduserer overførbart dreiemoment med 25 % til 30 %) eller en sekskantdriver med T-håndtak – som begge må tas med i det spesifiserte installasjonsmomentet.

Ikke-standard ISO 7380-varianter: tilpassede hodediametere, utvidede sokkeldybder og alternativer med lavt magnetfelt

Standard dimensjonsserien definert i ISO 7380 dekker nominelle størrelser M3 til M16 med faste hodediameter og høydeforhold. I mange applikasjoner med presisjonsteknikk samsvarer ikke disse standardforholdene optimalt med designkravene, og tilpassede varianter av knapphodeformen er spesifisert for å møte spesifikke funksjonelle behov.

Utvidet hodediameter for økt lagerareal

Økning av hodediameteren utover ISO 7380-standarden mens du opprettholder kuppelprofilen med knappehodet produserer en feste med betydelig høyere lagerareal som eliminerer behovet for en separat skive i myke substratapplikasjoner. Egendefinerte hodediametre på 1,5× til 2,0× standard ISO 7380 hodediameter er mulig gjennom kald overskrift i en tilpasset dyse og produseres kommersielt i partier på 5000 stykker eller mer. Kuppelprofilen må redesignes proporsjonalt når hodediameteren økes for å opprettholde det tiltenkte utseendet med lav profil.

Utvidet sokkeldybde for overføring med høyere dreiemoment

Å produsere et ISO 7380-profilhode med en sokkeldybde som samsvarer med eller nærmer seg ISO 4762-standarden, skaper en hybridgeometri som gir det lavprofilerte ytre utseendet til et knapphode med sokkelens inngrep og dreiemomentkapasiteten til en hodeskrue. Denne ikke-standard konfigurasjonen brukes i applikasjoner der maksimal forspenning kreves, men det utstikkende sylindriske hodet på en ISO 4762 skrue er uakseptabelt. Den økte sokkeldybden oppnås ved å spesifisere en større hodehøyde i verktøyet for kaldt kurs, vanligvis 0,5 mm til 1,5 mm utover ISO 7380-standarden for størrelsene M4 til M8. Suzhou Anzhikous interne verktøyfunksjon gjør det mulig å innlemme spesialtilpassede sokkeldybdespesifikasjoner i overskriftsformdesignet og valideres gjennom første artikkelinspeksjon før produksjonsutgivelse.

Lav-magnetiske og ikke-magnetiske karakterer

Standard austenittisk rustfritt stål ISO 7380 skrues har en lav, men ikke-null magnetisk permeabilitet på grunn av den deformasjonsinduserte martensitten som dannes under den kalde kursprosessen. For applikasjoner i MR-utstyr, magnetometersammenstillinger og presisjonskompassinstrumenter krever virkelig ikke-magnetiske ISO 7380-knapphoder enten en post-heading-løsning eller spesifikasjon av en superaustenittisk legeringskvalitet som 316LN eller 904L. Disse ikke-magnetiske variantene er spesialtilpassede varer produsert i små partier i henhold til kundespesifikasjoner, og verifisering av den magnetiske permeabiliteten til ferdige skruer krever Helmholtz-spolemåling eller en kalibrert permeabilitetsmåler – en standard hall-effekt magnettest er utilstrekkelig til å oppdage de små permeabilitetsøkningene som feiler presisjonsinstrumentspesifikasjonene.
