Er nylon-lappskruer den mest pålitelige løsningen for vibrasjonsbestandig festing?

Hva er en nylon lappeskrue?

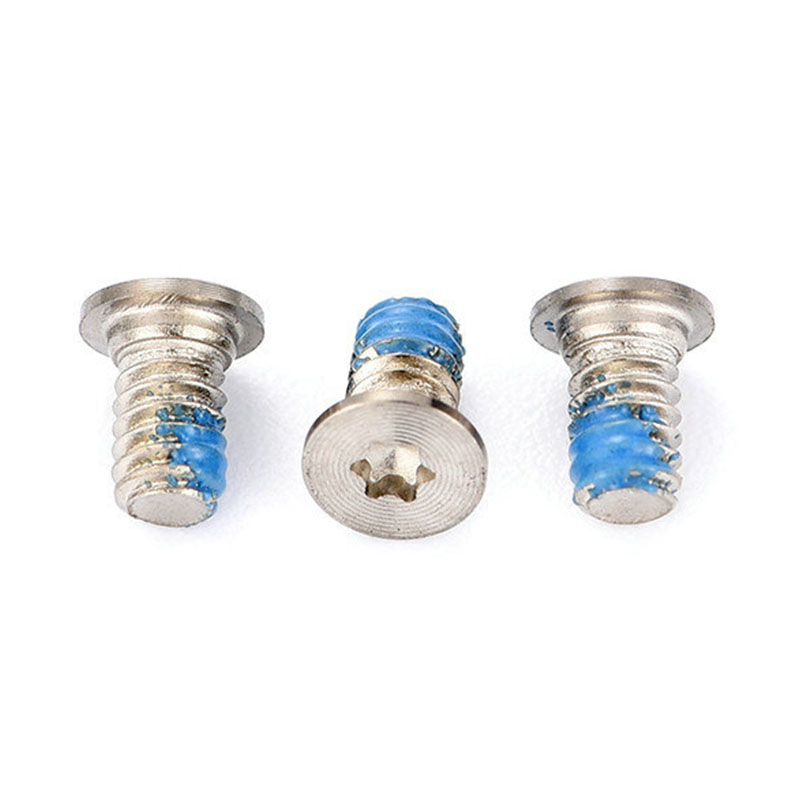

A nylon lappeskrue er en standard gjenget feste som har blitt forbedret med en stripe eller lapp av nylonharpiks påført direkte på en del av gjengene. Denne lappen, vanligvis plassert på den nedre delen av det gjengede skaftet, fungerer som en selvlåsende mekanisme. Når skruen drives inn i en samsvarende gjenge, komprimeres nylonmaterialet og skaper et rådende dreiemoment - en kontinuerlig friksjonsmotstand som hindrer festeanordningen i å løsne under vibrasjon, termisk sykling eller dynamiske belastninger. I motsetning til klebende trådlåsende forbindelser, er nylonlappen en permanent del av festet og krever ingen blanding, herdetid eller spesielle påføringsverktøy.

Denne utformingen gjør nylonskruer til en av de mest praktiske og utbredte selvlåsende festeløsningene på tvers av bransjer som spenner fra bilmontering og romfart til forbrukerelektronikk og industrimaskineri. Konseptets enkelhet motsier effektiviteten: en liten mengde konstruert polymer, strategisk plassert, kan dramatisk forlenge levetiden og påliteligheten til en boltet skjøt.

Hvordan Nylon Patch-låsemekanismen fungerer

Å forstå mekanikken bak en nylonskrue hjelper til med å forklare hvorfor den utkonkurrerer mange andre låsemetoder under krevende forhold. Nylonlappen påføres vanligvis som en forhåndsherdet strimmel som stikker veldig litt utover trådformen. Når skruen går i inngrep med hunngjengen, komprimeres dette fremspringet av de sammenfallende gjengeflankene. Den elastiske gjenvinningen av nylonmaterialet skyver kontinuerlig tilbake mot tråden, og genererer en konsistent radiell kraft som motstår rotasjonsløsning.

Dette rådende dreiemomentet er målbart og må oppfylle spesifikke minimums- og maksimumsverdier som definert av standarder som ISO 2320 og ASTM F2228. Det rådende dreiemomentet må være høyt nok til å motstå å løsne under operasjonelle belastninger, men ikke så høyt at det gjør installasjon upraktisk eller risikerer å strippe den sammenfallende gjengen. Riktig produserte nylon-lappskruer oppnår denne balansen nøyaktig, og gir en pålitelig låseytelse som er konsistent fra feste til feste.

Nylonlapp kontra andre selvlåsende metoder

Det er flere måter å oppnå gjengelåsing i en bolteforbindelse, og hver metode har spesifikke fordeler og begrensninger. Å forstå hvordan nylonskruer kan sammenlignes med alternativer, hjelper ingeniører og teknikere å ta det beste valget for deres bruk.

Som vist ovenfor, tilbyr nylon lappskruer en sterk kombinasjon av installasjon uten forberedelse og utmerket vibrasjonsmotstand, noe som gjør dem ideelle for høyvolums samlebånd der prosesskonsistens og hastighet er avgjørende. Deres hovedbegrensning er temperaturfølsomhet - nylonplasteret begynner å mykne og miste effektivitet over omtrent 120 °C, noe som utelukker dem for høyvarme miljøer som eksossystemer eller indre deler av motoren.

Vanlige typer og konfigurasjoner

Nylon lappteknologi er ikke begrenset til en enkelt skruetype. Den kan brukes på et bredt spekter av festehodestiler, drivtyper og gjengeformer, noe som gir designere og ingeniører betydelig fleksibilitet når det gjelder å spesifisere riktig festemiddel for hvert ledd.

Etter hodestil

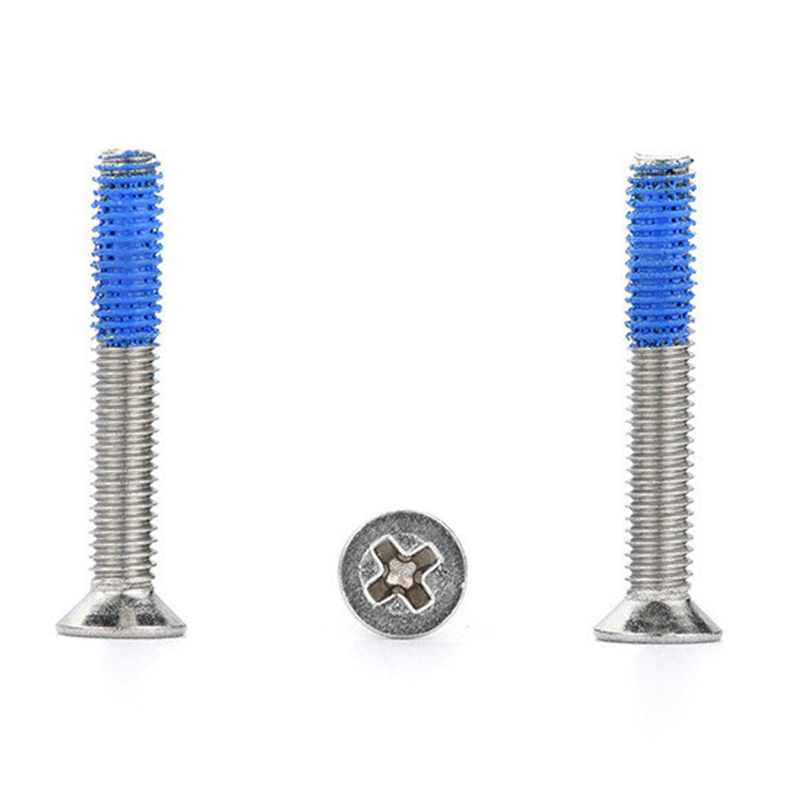

Nylon lappeskruer er tilgjengelige i praktisk talt alle standardhodekonfigurasjoner, inkludert sekskantskruer, hylsterskruer, maskinskruer med pannehode, flate forsenkede skruer og knapphodeskruer. Valget av hodestil avhenger av applikasjonskravene som tilgjengelig skiftenøkkelklaring, behovet for en jevn overflate eller dreiemomentkapasitet.

Etter materiale og finish

Grunnmaterialet til skruen er uavhengig av nylonlappen. Vanlige alternativer inkluderer:

• Karbonstål med sinkbelegg: Det vanligste og mest kostnadseffektive valget for generelle industrielle bruksområder. Gir moderat korrosjonsbestandighet egnet for innendørsmiljøer.
• Legert stål (kvalitet 10,9 / 12,9): Brukes i strukturelle skjøter med høy styrke hvor både klemkraft og vibrasjonsmotstand kreves samtidig, for eksempel i bilchassis og maskinrammer.
• Rustfritt stål (A2 eller A4): Foretrukket for marine, matforedlings- og kjemiske miljøer hvor korrosjonsbestandighet er avgjørende. Nylonlappen fester seg godt til rustfrie underlag og opprettholder låseeffektiviteten.
• Messing: Valgt for elektriske skap, rørleggersystemer og applikasjoner der galvanisk kompatibilitet med aluminium- eller kobberkomponenter er viktig.

Etter lappfarge og dekning

Nylonlapper er oftest blå eller grønne, selv om andre farger er tilgjengelige for tilpasset identifikasjonsformål. Dekningsområdet – som vanligvis strekker seg over to til fire gjengestigninger – kontrolleres nøye under produksjonen for å levere det riktige dreiemomentområdet. Noen produsenter tilbyr helomkretslapper (ringlapper) i stedet for strimmellapper, som gir mer jevnt låsemoment og reduserer risikoen for retningsbestemt installasjonsfeil ved automatisert montering.

Hvordan velge riktig nylon lappeskrue

Å velge en nylon lappskrue innebærer å evaluere flere parametere parallelt. Å få en av disse feil kan resultere i enten en løs skjøt eller en feste som er umulig å installere uten å skade den tilhørende gjengen.

• Trådstørrelse og stigning: Tilpass skrugjengen nøyaktig til det gjengede hullet eller gjengede innsatsen. Grove tråder er mer vanlig tilgjengelig med nylonlapper og gir bedre motstand mot kryssgjenging under installasjon.
• Eiendomsklasse og klemmebelastning: Nylonlappen gir låsing, ikke klemme. Sørg for at den valgte egenskapsklassen (f.eks. 8.8, 10.9) er i stand til å generere den nødvendige klembelastningen for skjøtedesignet.
• Driftstemperaturområde: Bekreft at skjøten ikke vil overstige 120°C under bruk. For høyere temperaturer, vurder en metallisk gjengelåseløsning eller en helmetall rådende momentmutter i stedet.
• Antall installasjonssykluser: Hvis skjøten skal demonteres og settes sammen igjen ofte, evaluer tapet av gjeldende dreiemoment over flere sykluser. De fleste nylon lappeskruer er spesifisert for maksimalt tre til fem sykluser for installering og fjerning før låseeffektiviteten faller under den angitte minimumsverdien.
• Matchende trådmateriale: Nylonlapper er mest effektive når du fester tråder av stål eller hardlegering. I myke materialer som aluminium eller plast, kan lappen deformere den tilhørende tråden i stedet for å komprimeres riktig, noe som fører til inkonsekvent låsemoment.

Installasjonsretningslinjer og beste praksis

Riktig montering av nylon lappskruer er enkel, men krever oppmerksomhet til noen få nøkkelmetoder som skiller en pålitelig skjøt fra en problematisk.

Sørg alltid for at det tappede hullet er rent, fritt for spon og innenfor spesifisert gjengetoleranse før du installerer en nylonlappskrue. Overdimensjonerte eller skadede hunngjenger vil redusere kontakten med nylonlappen og kompromittere det rådende dreiemomentet. Motsatt kan underdimensjonerte eller forurensede gjenger føre til at skruen griper seg fast før den når målmomentet.

Ikke påfør ekstra gjengelåsende lim på en nylonlappskrue. Kombinasjonen av nylonlappfriksjonen og det herdede limet kan gi installasjonsmomenter som langt overstiger skruens torsjonsflytegrense, noe som resulterer i at festeelementet brekker eller at gjengene blir fjernet. Velg én låsemetode og bruk den konsekvent.

Bruk en kalibrert momentnøkkel eller momentkontrollert elektroverktøy for endelig tiltrekking. Det rådende dreiemomentet til nylonlappen øker friksjons- og gjengefriksjonskomponentene til det totale installasjonsmomentet. Denne summen må tas med i beregningen av riktig tiltrekkingsmoment for å oppnå den ønskede klembelastningen. Unnlatelse av å gjøre det kan føre til underklemming, noe som opphever fordelene med den selvlåsende funksjonen.

Bransjeapplikasjoner hvor nylonlappskruer Excel

Nylon lappskruer har blitt tatt i bruk i et bemerkelsesverdig bredt spekter av bransjer, nettopp fordi fordelene deres adresserer universelle tekniske utfordringer. Følgende sektorer er sterkt avhengige av denne festeteknologien:

• Bilproduksjon: Brukes mye i interiørdekor, fjæringskomponenter, girdeksler og setemekanismer der vibrasjonen er konstant og demontering for service må være mulig.
• Forbrukerelektronikk: Brukes i bærbare hengsler, harddiskmonteringsbraketter og PCB-avstander der små fester må motstå å løsne fra håndtering av vibrasjoner uten å legge til bulk eller vekt.
• Industrielle maskiner: Finnes i girkassedeksler, pumpehus, transportbåndrammer og motorfester der syklisk belastning og kontinuerlig vibrasjon er endemisk for driftsmiljøet.
• Medisinsk utstyr: Brukes i utstyrshus og justerbare mekanismer der pålitelig festing må opprettholdes gjennom gjentatte rengjøringssykluser og sporadiske omplasseringer av operatører.
• Luftfart (ikke-kritiske strukturer): Brukes i kabininteriør, avionikkbrønnpaneler og bakkestøtteutstyr der vektbesparelser ved å eliminere låseskiver eller sekundær maskinvare er verdsatt.

Kvalitetsstandarder og overholdelse

Når du kjøper nylon-lappskruer for kritiske bruksområder, er det viktig å verifisere samsvar med anerkjente internasjonale standarder. Nøkkelstandardene for gjeldende dreiemomentfester inkluderer ISO 2320, som spesifiserer krav til gjeldende dreiemomenttype stålmuttere, og ASTM F2228, som dekker ytelsestesting av utvendig gjengede gjeldende dreiemomentfester. I tillegg pålegger mange OEM-produsenter innen bil- og romfartssektoren proprietære kvalifikasjonskrav som går utover disse basisstandardene, inkludert saltspraykorrosjonstesting, termiske syklustester og statistiske prosesskontrollkrav for lappdekning og dreiemomentkonsistens.

Anerkjente festeleverandører bør kunne gi materialsertifiseringer, testrapporter som bekrefter gjeldende dreiemomentverdier innenfor det spesifiserte området, og sporbarhetsdokumentasjon for råvarene og produksjonspartiene. I regulerte bransjer er innkjøp fra usertifiserte leverandører for å spare kostnader en falsk økonomi som introduserer uakseptabel risiko i forsyningskjeden.

Siste takeaways for ingeniører og innkjøpsspesialister

Nylon lappskruer representerer et av de mest kostnadseffektive og pålitelige verktøyene i en designingeniørs festeverktøysett. De eliminerer behovet for sekundær låseutstyr, reduserer monteringstrinn og gir konsistent, målbar vibrasjonsmotstand uten å kreve prosessendringer på samlebåndet. Når de er valgt riktig – med hensyn til temperaturgrenser, materialkompatibilitet, dreiemomentkrav og gjenbruksbegrensninger – leverer de eksepsjonell fugeintegritet på tvers av et bredt spekter av krevende bruksområder. Nøkkelen er å behandle dem ikke som en generisk vare, men som en presisjonskonstruert komponent med klart definerte ytelsesparametere som må tilpasses de spesifikke behovene til hvert ledd.
